PCIE-1751-B d'Advantech : carte PCIe à 48 E/S numériques TTL compatible 8255, 3 compteurs, interruptions, filtrage numérique et maintien des sorties.

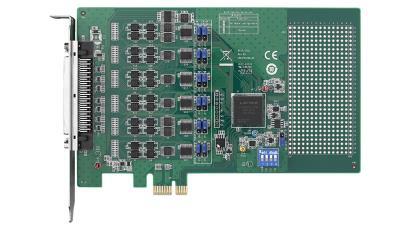

Carte d'acquisition PCIe 48 E/S TTL compteurs (PCIE-1751-B) - vue 1

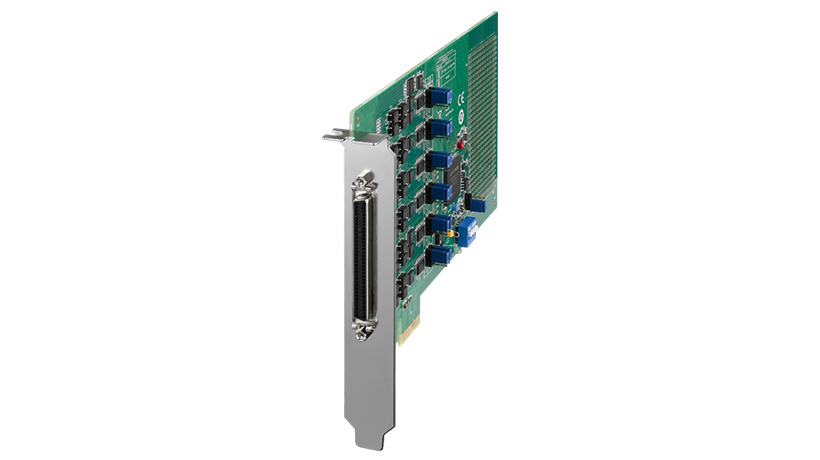

Carte d'acquisition PCIe 48 E/S TTL compteurs (PCIE-1751-B) - vue 2

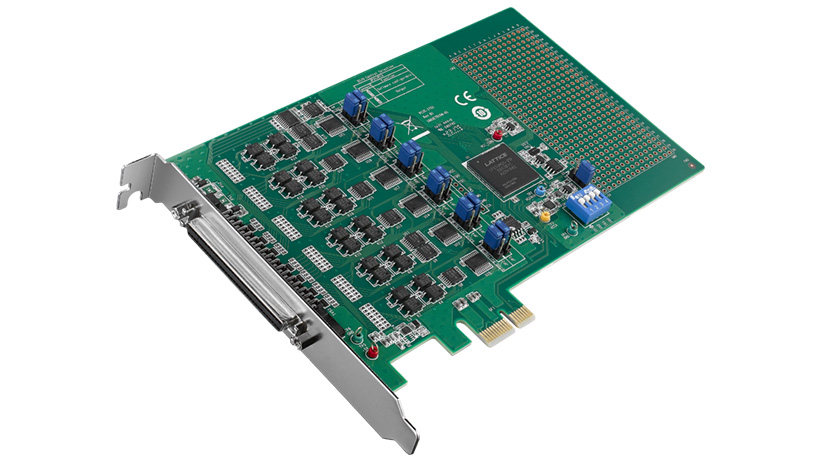

Carte d'acquisition PCIe 48 E/S TTL compteurs (PCIE-1751-B) - vue 3
prev
Carte d'acquisition PCIe 48 E/S TTL compteurs (PCIE-1751-B) - vue 1
Carte d'acquisition PCIe 48 E/S TTL compteurs (PCIE-1751-B) - vue 2
Carte d'acquisition PCIe 48 E/S TTL compteurs (PCIE-1751-B) - vue 3
next

Description

Carte d'entrées/sorties numériques pour bus PCI Express, la PCIE-1751-B d'Advantech offre 48 lignes TTL et 3 compteurs. Elle émule le mode 0 du composant 8255 PPI, chaque port étant configurable par demi-octet, ce qui facilite la reprise de logiciels écrits pour des cartes plus anciennes. Ses circuits tamponnés fournissent davantage de courant qu'un 8255 d'origine et acceptent les contacts secs comme humides.

Côté logiciel, la carte déclenche des interruptions sur changement d'état ou sur correspondance de motif des entrées, ainsi que sur le compteur ; un filtrage numérique programmable écarte les parasites. La configuration des ports et l'état des sorties sont conservés après une réinitialisation du système, et un commutateur d'identification sépare plusieurs cartes.

La fiche technique précise un fonctionnement de 0 à 60 °C. Cette carte trouve sa place dans le renouvellement d'un PC de contrôle-commande : le passage du PCI au PCI Express se fait sans réécrire l'application. Pour les signaux de terrain industriels, prévoyez une interface d'isolation, les lignes restant au niveau TTL.

Points forts

  • Carte PCIE 48 entrées/sorties numériques, 3 compteurs
  • 48 lignes d'E/S numériques TTL
  • Émule le mode 0 de 8255 PPI (chaque port avec grignotage)
