Carte d'acquisition PCIe Advantech PCIE-1730-AE : 32 E/S numériques isolées, 32 E/S TTL, isolation 2500 V CC et gestion des interruptions.

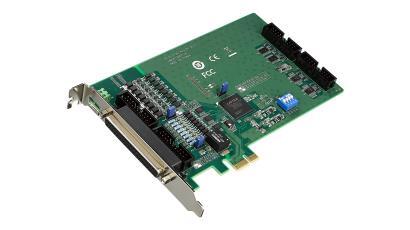

Carte d'acquisition PCIe 32 TOR iso + 32 TTL (PCIE-1730-AE) - vue 1

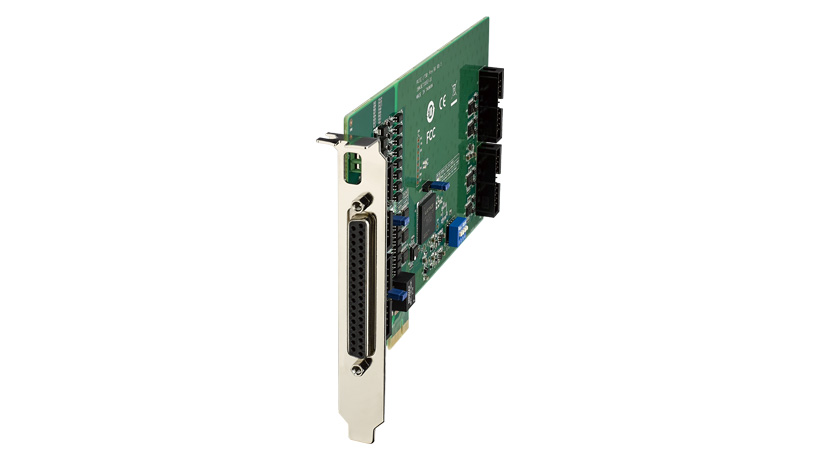

Carte d'acquisition PCIe 32 TOR iso + 32 TTL (PCIE-1730-AE) - vue 2

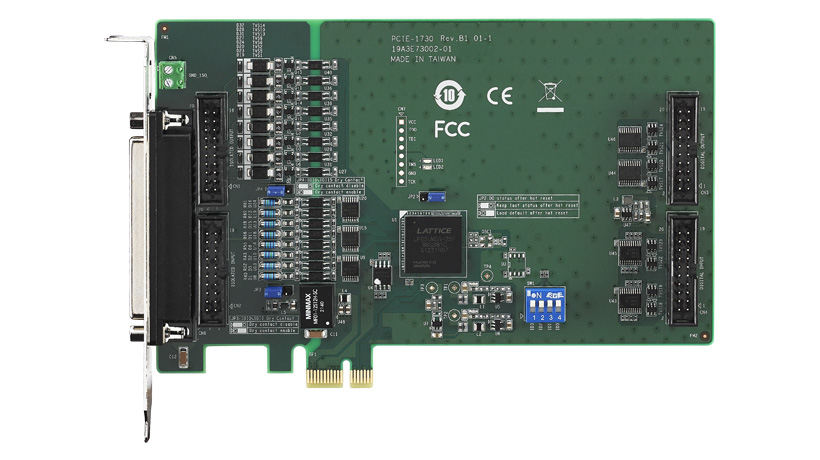

Carte d'acquisition PCIe 32 TOR iso + 32 TTL (PCIE-1730-AE) - vue 3
prev
Carte d'acquisition PCIe 32 TOR iso + 32 TTL (PCIE-1730-AE) - vue 1
Carte d'acquisition PCIe 32 TOR iso + 32 TTL (PCIE-1730-AE) - vue 2
Carte d'acquisition PCIe 32 TOR iso + 32 TTL (PCIE-1730-AE) - vue 3
next

Description

La carte PCIE-1730-AE d'Advantech regroupe deux familles d'entrées/sorties numériques sur un même slot PCI Express. D'un côté, 32 voies isolées réparties en 16 entrées et 16 sorties, raccordées par un connecteur de type D ; de l'autre, 32 voies TTL, également 16 entrées et 16 sorties, destinées aux signaux logiques de faible niveau. Deux connecteurs 20 broches desservent les voies isolées et deux autres les voies TTL.

L'isolation atteint 2500 V CC sur les sorties, et la carte gère les interruptions pour réagir à un changement d'état sans scrutation permanente. La fiche technique indique une plage de fonctionnement de 0 à 60 °C. Ce mélange de voies isolées et TTL convient aux machines spéciales où le PC dialogue à la fois avec des capteurs et actionneurs industriels et avec de l'électronique de commande.

Les voies isolées supportent les différences de potentiel du terrain, tandis que les voies TTL servent aux liaisons courtes. Pour le câblage, un bornier déporté sur rail DIN simplifie le raccordement en armoire.

Points forts

  • Carte PCIE acquisition, 32 E/S numériques TTL, 32 E/S numériques isolées
  • DI/O isolée 32 voies (entrée numérique 16 voies, sortie numérique 16 voies)
  • 32-ch TTL DI/O (entrée numérique 16-ch, sortie numérique 16-ch)
