PCIE-1730-BE d'Advantech : carte PCIe à 32 E/S numériques isolées et 32 E/S TTL, isolation des sorties 2500 V CC, interruptions, de 0 à 60 °C.

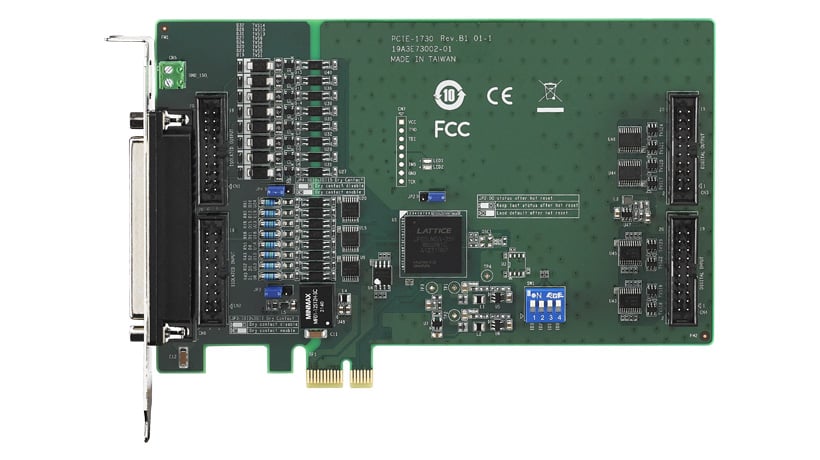

Carte d'acquisition PCIe E/S num. iso/TTL (PCIE-1730-BE) - vue 1

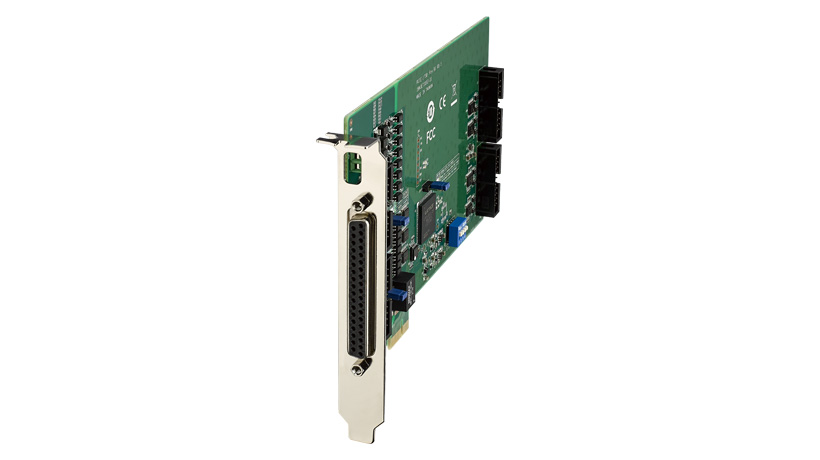

Carte d'acquisition PCIe E/S num. iso/TTL (PCIE-1730-BE) - vue 2

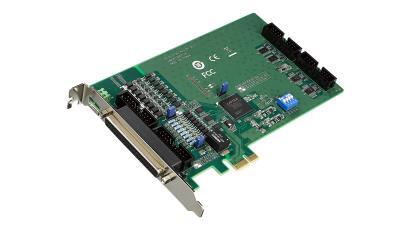

Carte d'acquisition PCIe E/S num. iso/TTL (PCIE-1730-BE) - vue 3
prev
Carte d'acquisition PCIe E/S num. iso/TTL (PCIE-1730-BE) - vue 1
Carte d'acquisition PCIe E/S num. iso/TTL (PCIE-1730-BE) - vue 2
Carte d'acquisition PCIe E/S num. iso/TTL (PCIE-1730-BE) - vue 3
next

Description

Destinée aux bancs de test et aux automatismes pilotés par PC, la PCIE-1730-BE d'Advantech apporte deux groupes de 32 voies numériques sur un slot PCI Express. Trente-deux d'entre elles sont isolées, avec 16 entrées et 16 sorties accessibles par un connecteur de type D ; les 32 autres sont au niveau TTL, réparties de la même façon. Le raccordement se fait sur deux connecteurs 20 broches pour la partie isolée et deux pour la partie TTL.

Les sorties bénéficient d'une isolation haute tension de 2500 V CC, et la carte sait traiter les interruptions, ce qui permet de capter un événement bref sans charger le processeur. La fiche technique annonce un fonctionnement de 0 à 60 °C.

Sur un banc de contrôle, les voies isolées lisent les contacts de fin de course ou commandent des relais d'essai, alors que les voies TTL dialoguent avec la carte électronique sous test. Cette séparation protège le calculateur des perturbations côté terrain. Prévoyez le câble et le bornier adaptés à chaque connecteur pour un câblage propre.

Points forts

  • Carte PCIE acquisition, 32 E/S numériques TTL, 32 E/S numériques isolées
  • DI/O isolée 32 voies (entrée numérique 16 voies, sortie numérique 16 voies)
  • 32-ch TTL DI/O (entrée numérique 16-ch, sortie numérique 16-ch)
