Carte PCIe Advantech PCIE-1203IO-00AE : maître EtherCAT 2 ports pour E/S, jusqu'à 1024 DI/DO et 128 AI/AO, cycle de 250/200 µs et diagnostics.

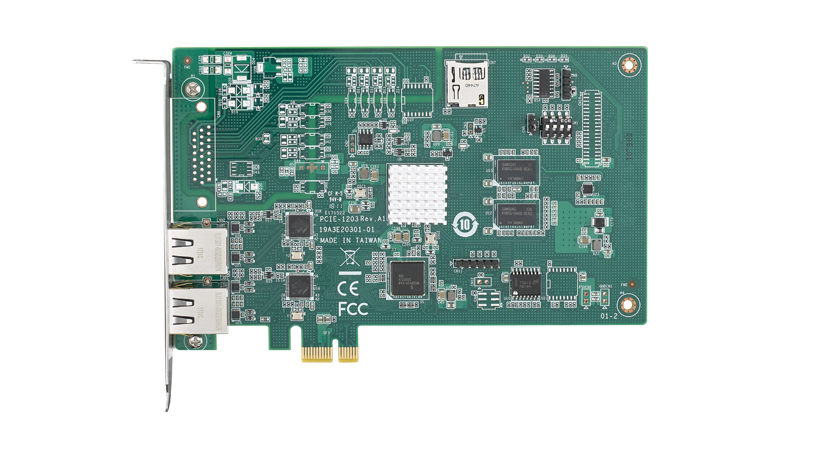

Carte maître EtherCAT PCIe pour E/S (PCIE-1203IO-00AE) - vue 1

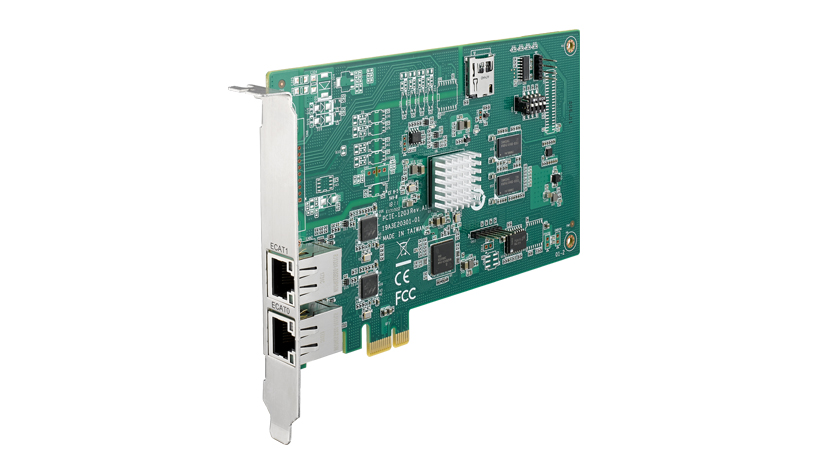

Carte maître EtherCAT PCIe pour E/S (PCIE-1203IO-00AE) - vue 2
prev
Carte maître EtherCAT PCIe pour E/S (PCIE-1203IO-00AE) - vue 1
Carte maître EtherCAT PCIe pour E/S (PCIE-1203IO-00AE) - vue 2
next

Description

La PCIE-1203IO-00AE d'Advantech est une carte PCI Express qui fait d'un PC le maître d'un réseau EtherCAT consacré aux entrées/sorties. Son processeur ARM double cœur à 667 MHz pilote deux ports EtherCAT avec un temps de cycle de 250/200 µs. La capacité annoncée atteint 1024 voies d'entrées numériques, 1024 voies de sorties numériques, 128 entrées analogiques et 128 sorties analogiques.

Des diagnostics intégrés accélèrent le traitement des erreurs en retraçant commandes et messages. La carte fonctionne de 0 à 60 °C selon la fiche technique. Plutôt que de multiplier les cartes d'acquisition dans le PC, cette approche déporte les modules d'E/S au plus près des capteurs et actionneurs, reliés par un simple câble réseau : moins de câblage vers l'armoire, et une extension facile lorsque la machine évolue.

Le cycle court d'EtherCAT garde un rafraîchissement régulier même avec de nombreuses voies. Vérifiez la compatibilité des modules esclaves envisagés et la topologie du réseau avant de figer l'architecture.

Points forts

  • Processeur ARM double cœur 667MHz
  • 2 x ports EtherCAT pour un temps de cycle de 250/200us
  • Jusqu'à DI 1024 CH / DO 1024 CH / AI 128 CH / AO 128 CH IO Control
