Carte d'acquisition Advantech PCIE-1182-AE : 2 ports 10 GigE Vision PoE+, Intel X550-AT2, trames Jumbo 16000 octets et PoE pilotable par logiciel.

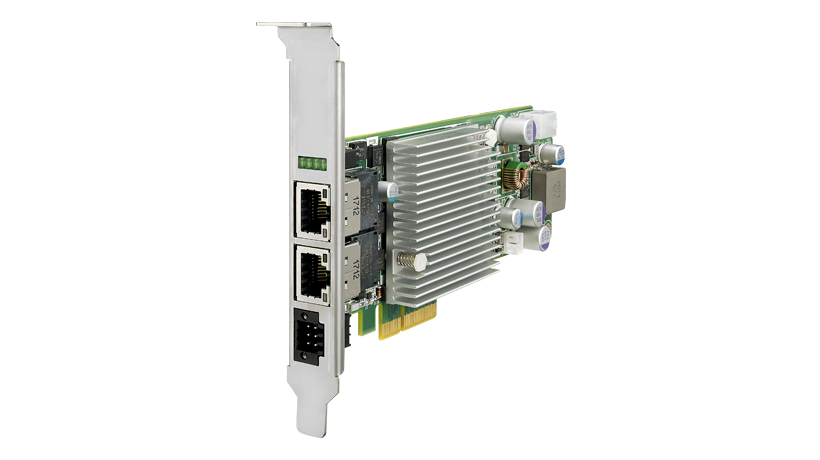

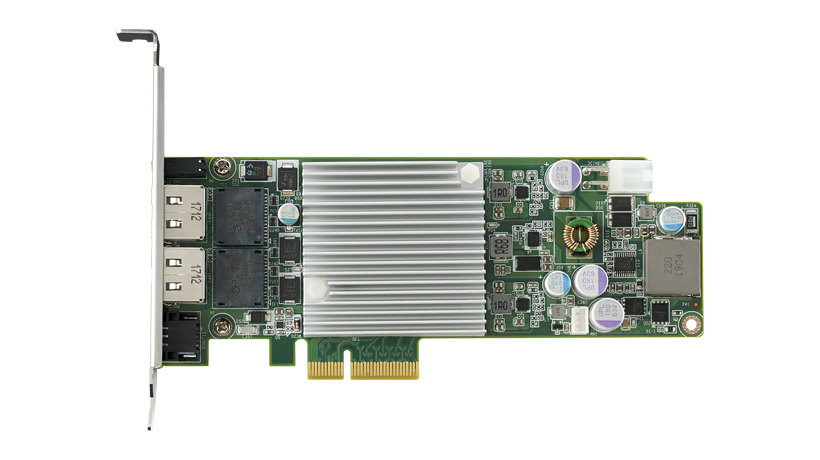

Carte d'acquisition PCIe 10 GigE Vision PoE+ (PCIE-1182-AE) - vue 1
Carte d'acquisition PCIe 10 GigE Vision PoE+ (PCIE-1182-AE) - vue 2
Carte d'acquisition PCIe 10 GigE Vision PoE+ (PCIE-1182-AE) - vue 3
Carte d'acquisition PCIe 10 GigE Vision PoE+ (PCIE-1182-AE) - vue 4
prev
Carte d'acquisition PCIe 10 GigE Vision PoE+ (PCIE-1182-AE) - vue 1
Carte d'acquisition PCIe 10 GigE Vision PoE+ (PCIE-1182-AE) - vue 2
Carte d'acquisition PCIe 10 GigE Vision PoE+ (PCIE-1182-AE) - vue 3
Carte d'acquisition PCIe 10 GigE Vision PoE+ (PCIE-1182-AE) - vue 4
next

Description

La PCIE-1182-AE d'Advantech raccorde deux caméras 10 GigE Vision à un PC par une carte PCI Express x4 au format profil bas. Le contrôleur Intel X550-AT2 de classe serveur gère des trames Jumbo jusqu'à 16000 octets et l'agrégation de liens. Les deux ports sont conformes PoE+ grâce à une sortie 12 V CC double voie : chaque caméra est alimentée par son câble réseau, avec détection et classification automatiques du terminal alimenté, et la mise sous tension ou hors tension se commande par programme.

La carte fonctionne de 0 à 60 °C selon la fiche technique. Les caméras 10 GigE délivrent des images haute résolution à cadence élevée sur des câbles longs, là où l'USB atteint ses limites.

Alimenter la caméra par le même câble supprime un bloc d'alimentation au plus près de la machine, et le pilotage logiciel du PoE permet de réinitialiser une caméra bloquée sans intervention. Vérifiez la puissance exigée par chaque caméra et la catégorie du câblage pour tenir le 10 Gigabit.

Points forts

  • Carte PCI Express 2 ports 10 GigE Vision Frame Grabber
  • Contrôleur Ethernet MAC+PHY X550-AT2 10GbE de classe serveur d'Intel
  • Supporte la trame Jumbo (16 000 octets) et l'agrégation de liens
