PCIE-1158-AE d'Advantech : carte d'acquisition PCIe à 8 ports USB Vision, 4 contrôleurs USB 3.0 Renesas, Gen2 x4 jusqu'à 2,0 Go/s et protection eFuse.

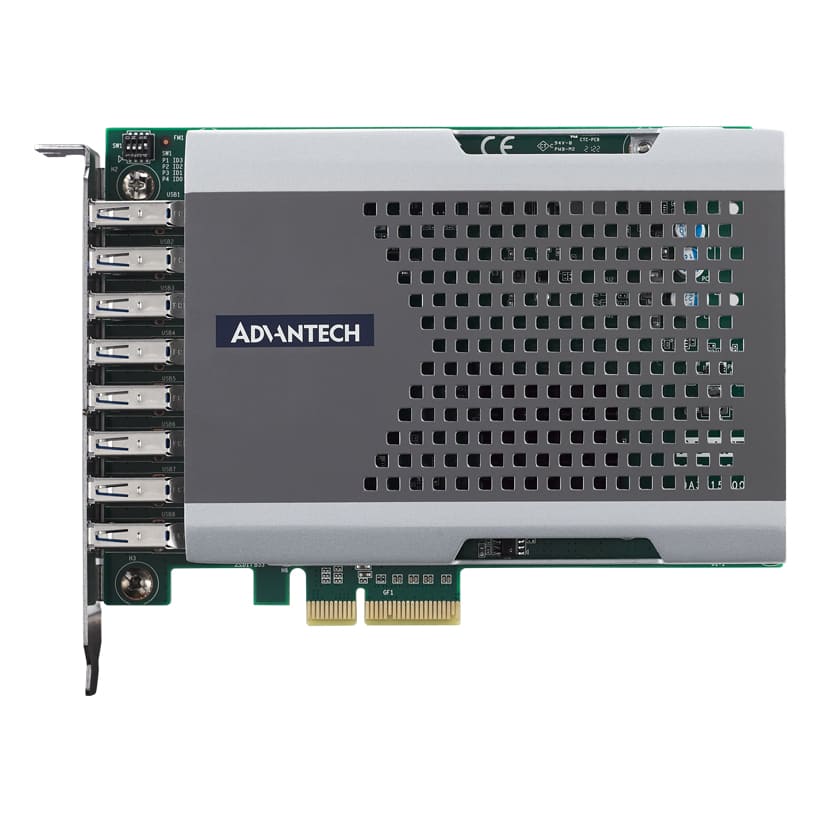

Carte d'acquisition PCIe USB3 Vision 8 ports (PCIE-1158-AE) - vue 1

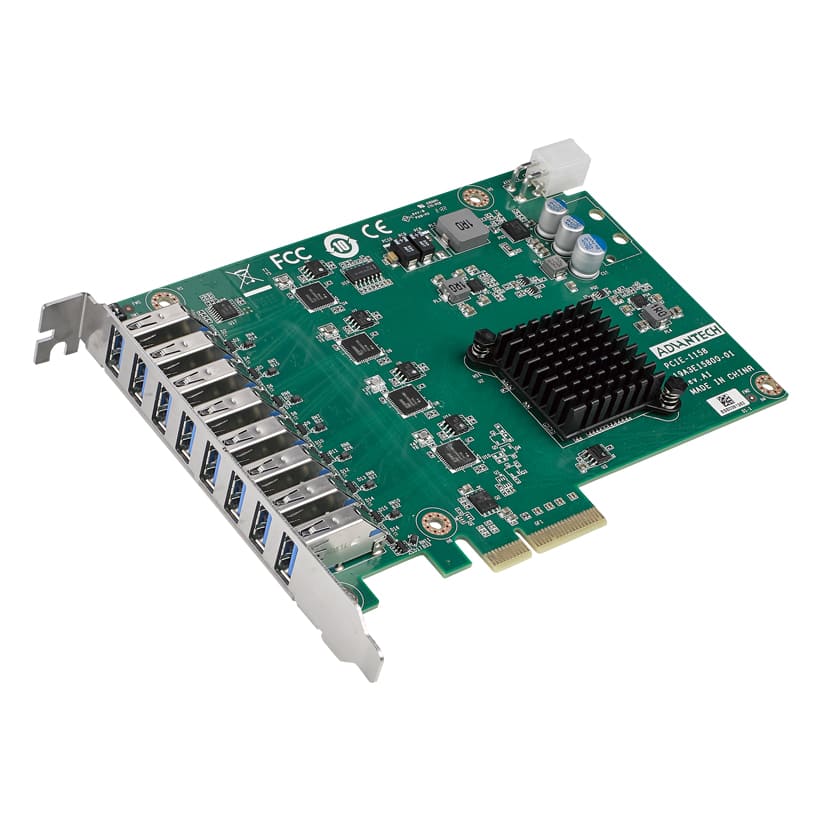

Carte d'acquisition PCIe USB3 Vision 8 ports (PCIE-1158-AE) - vue 2

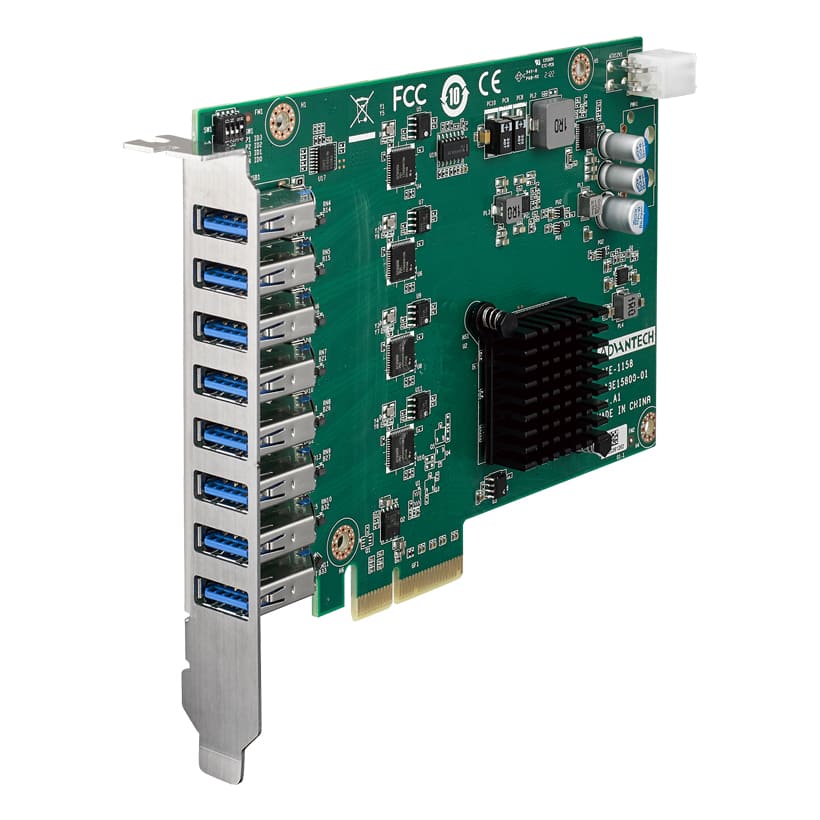

Carte d'acquisition PCIe USB3 Vision 8 ports (PCIE-1158-AE) - vue 3
prev
Carte d'acquisition PCIe USB3 Vision 8 ports (PCIE-1158-AE) - vue 1
Carte d'acquisition PCIe USB3 Vision 8 ports (PCIE-1158-AE) - vue 2
Carte d'acquisition PCIe USB3 Vision 8 ports (PCIE-1158-AE) - vue 3
next

Description

Avec ses huit ports USB Vision, la PCIE-1158-AE d'Advantech s'adresse aux postes de vision qui multiplient les caméras. Quatre contrôleurs hôtes USB 3.0 Renesas µPD720202 se partagent les ports, ce qui répartit la charge au lieu de la faire porter par un seul circuit, et l'interface PCI Express Gen2 x4 monte jusqu'à 2,0 Go/s.

Une protection d'alimentation eFuse coupe un port en défaut sans affecter les autres, et une coque protège les composants lors du montage dans le PC. Le pilote annoncé concerne Windows 10. La fiche technique donne une alimentation de 12 V CC et une plage de 0 à 60 °C. En inspection multi-vues, plusieurs caméras observent la même pièce sous des angles différents et doivent livrer leurs images au même rythme : disposer d'un contrôleur pour deux ports limite les pertes de trames.

Avant d'équiper huit caméras, faites le bilan du débit cumulé et du courant consommé, puis vérifiez la compatibilité du logiciel de vision avec le système d'exploitation.

Points forts

  • 4 contrôleurs hôtes USB 3.0 - Renesas µPD720202
  • Interface PCI Express Gen2 x4, jusqu'à 2,0 Go/s
  • Protection d'alimentation eFuse
