PCIE-1121B-AE d'Advantech : carte d'acquisition d'images PCIe pour une caméra Camera Link Base, PoCL SafePower, E/S de déclenchement, un seul emplacement.

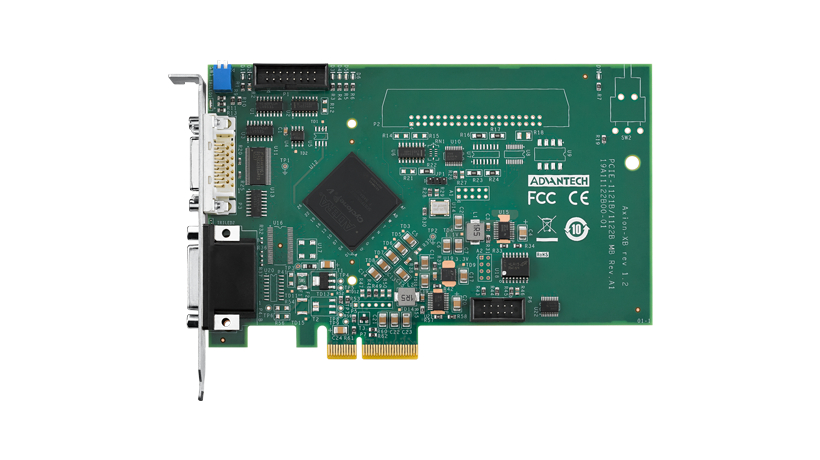

Carte d'acquisition PCIe Camera Link Base (PCIE-1121B-AE) - vue 1
Carte d'acquisition PCIe Camera Link Base (PCIE-1121B-AE) - vue 2
Carte d'acquisition PCIe Camera Link Base (PCIE-1121B-AE) - vue 3
prev
Carte d'acquisition PCIe Camera Link Base (PCIE-1121B-AE) - vue 1
Carte d'acquisition PCIe Camera Link Base (PCIE-1121B-AE) - vue 2
Carte d'acquisition PCIe Camera Link Base (PCIE-1121B-AE) - vue 3
next

Description

Version d'entrée de gamme de la série, la PCIE-1121B-AE d'Advantech raccorde une caméra Camera Link Base à un PC par une carte PCI Express Gen 2.0 x4 demi-longueur. L'horloge Camera Link monte jusqu'à 85 MHz, les caméras PoCL ou non sont acceptées grâce à SafePower, et les connecteurs Camera Link et E/S partagent la même équerre, si bien qu'un seul emplacement est occupé dans le calculateur.

Les E/S indépendantes servent au déclenchement, au codeur et au stroboscope, avec prise en charge des codeurs en quadrature et séquenceurs de temporisation embarqués. La fiche technique indique un fonctionnement de 0 à 50 °C. Cette carte convient aux postes de contrôle visuel qui n'utilisent qu'une caméra, sur une ligne de conditionnement ou un banc d'inspection, lorsque les PC compacts limitent le nombre d'emplacements libres.

Le format Base suffit à la plupart des caméras matricielles courantes ; pour une caméra Medium ou Full, il faut se tourner vers une carte de la même famille offrant ces configurations.

Points forts

  • Half-Size PCI Express Board Gen 2.0 x4
  • Camera Link clock up to 85 MHz
  • Supports 1 Base CL camera
