Carte d'acquisition d'images Advantech PCIE-1121-AE : PCIe Gen 2.0 x4, Camera Link Base à 80 bits, horloge 85 MHz, PoCL SafePower et E/S de déclenchement.



Description

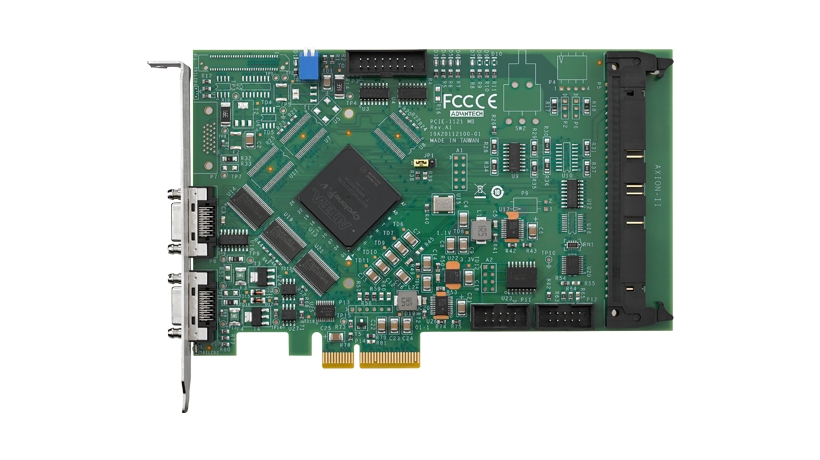

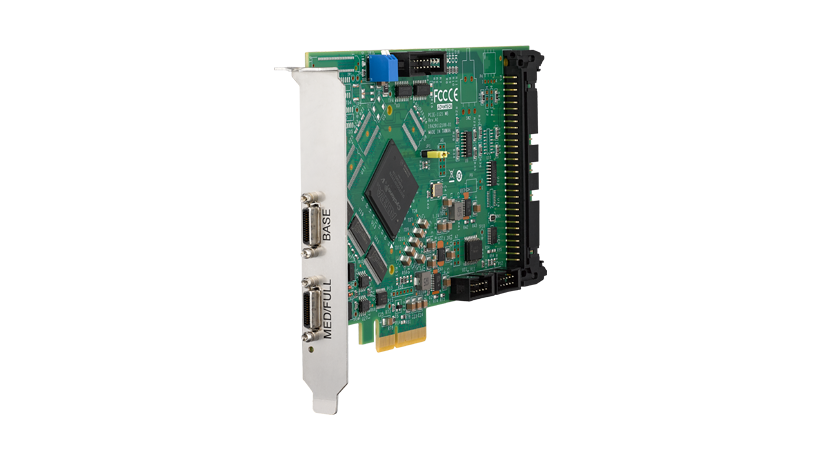

La PCIE-1121-AE d'Advantech est une carte d'acquisition d'images au format PCI Express Gen 2.0 x4 demi-longueur, destinée aux caméras Camera Link. Elle couvre les configurations Base, Medium, Full et 80 bits, avec une horloge Camera Link jusqu'à 85 MHz, et accepte les caméras alimentées par le câble (PoCL) ou non, grâce à la fonction SafePower.
Chaque caméra dispose d'E/S indépendantes pour le déclenchement, le codeur ou le stroboscope, les codeurs en quadrature sont pris en charge et des séquenceurs embarqués gèrent la synchronisation. La carte fonctionne de 0 à 50 °C selon la fiche technique. En vision industrielle, la synchronisation entre la caméra, l'éclairage et le mouvement de la pièce est aussi décisive que la résolution : traiter ces signaux sur la carte assure une prise de vue au bon instant, même sur un convoyeur rapide.
La configuration Full ou 80 bits répond aux caméras linéaires et matricielles à fort débit. Vérifiez la configuration Camera Link de la caméra et la longueur des câbles.
Points forts
- Half-Size PCI Express Board Gen 2.0 x4
- Camera Link clock up to 85 MHz
- Camera Link Base/Medium/Full/80-Bit
Caractéristiques techniques
Caractéristiques principales
Alimentation et environnement
Conformité
Fonctions
