Carte PCI-1750SO-AE d'Advantech : 16 entrées et 16 sorties isolées 2500 V CC, sorties PNP 200 mA par voie, entrées contact sec ou 5-50 V CC.

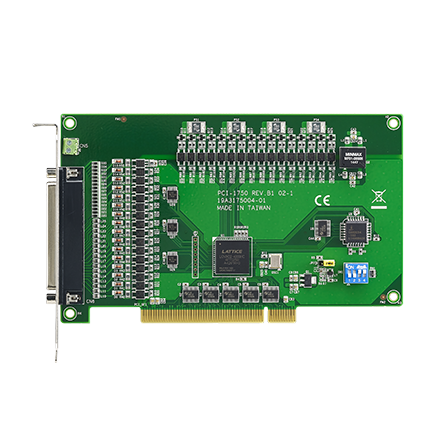

Carte d'E/S TOR PCI isolée sorties PNP (PCI-1750SO-AE) - vue 1

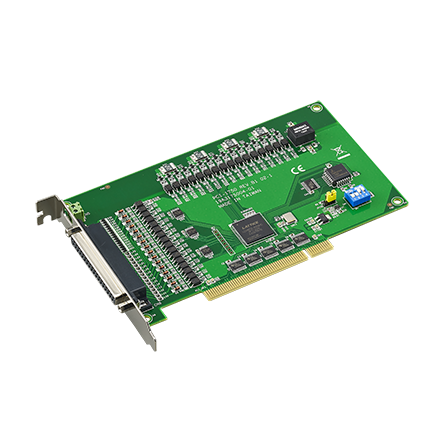

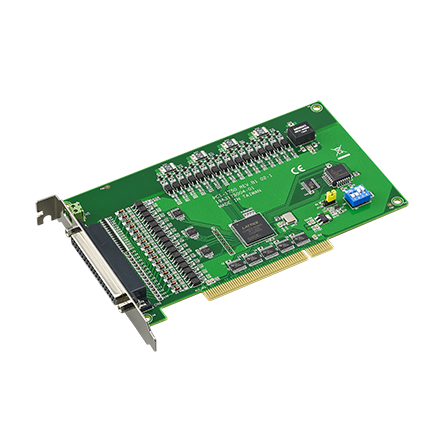

Carte d'E/S TOR PCI isolée sorties PNP (PCI-1750SO-AE) - vue 2
prev
Carte d'E/S TOR PCI isolée sorties PNP (PCI-1750SO-AE) - vue 1
Carte d'E/S TOR PCI isolée sorties PNP (PCI-1750SO-AE) - vue 2
next

Description

Variante à sorties PNP, la PCI-1750SO-AE d'Advantech est une carte PCI de 16 entrées et 16 sorties numériques isolées à 2500 V CC. Chaque sortie fournit jusqu'à 200 mA, et les entrées acceptent un contact sec ou une tension de 5 à 50 V CC. La carte prend en charge les interruptions, dispose d'une voie de comptage et de minuterie capable elle aussi d'interrompre le processeur, et fonctionne de 0 à 70 °C.

Une sortie PNP délivre le potentiel positif à la charge, dont l'autre borne est reliée au commun négatif : c'est le schéma le plus répandu dans les armoires équipées d'automates en Europe. Cette carte se raccorde donc naturellement aux mêmes pré-actionneurs, relais et voyants qu'un automate, ce qui facilite l'intégration d'un PC de test ou de supervision dans une machine existante.

L'isolation sur toutes les voies protège le PC des perturbations de l'atelier. Une version à sorties NPN complète la famille pour les installations câblées en logique inverse.

Points forts

  • Carte PCI 32 entrées/sorties numériques isolées, PNP DO, 1 voie de comptage
  • 16 voies DI et 16 voies DO isolés
  • Isolation haute tension sur tous les voies isolés (2 500 VDC)
