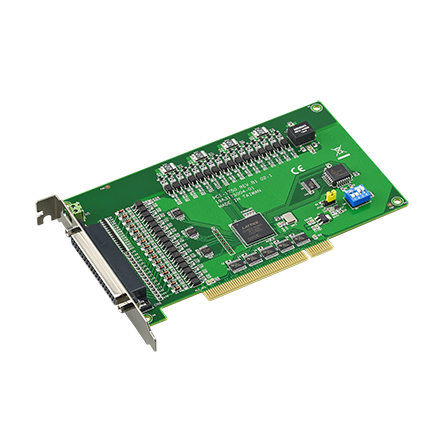

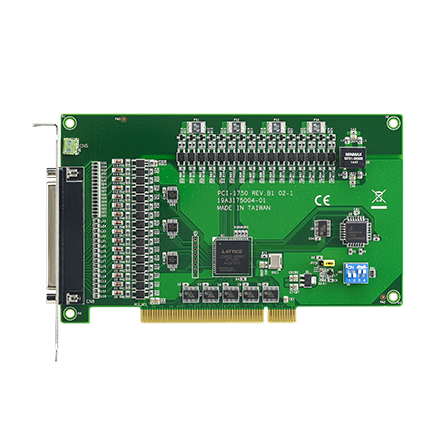

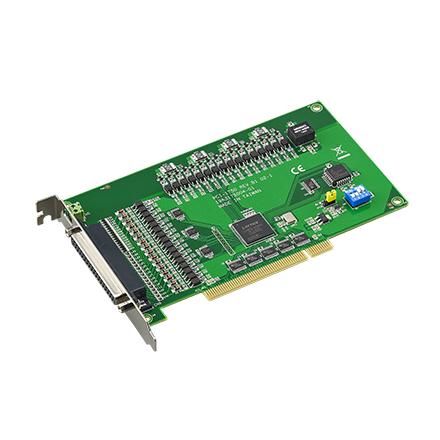

PCI-1750-BE d'Advantech : carte PCI 16 entrées et 16 sorties isolées 2500 V CC, sorties NPN 200 mA par voie, entrées 5-50 V CC et compteur.


Description
La carte PCI-1750-BE d'Advantech associe 16 entrées et 16 sorties numériques isolées, avec une isolation haute tension de 2500 V CC sur toutes les voies. Les sorties de type NPN absorbent jusqu'à 200 mA par voie, ce qui permet de commander directement des relais ou des voyants. Les entrées acceptent un contact sec ou une tension de 5 à 50 V CC.
La carte gère les interruptions, y compris sur sa voie de minuterie et de comptage, et fonctionne de 0 à 70 °C. Ce format convient aux signaux d'atelier en courant continu : lecture de détecteurs, de boutons ou de contacts de sécurité, et commande d'organes de signalisation ou de pré-actionneurs. Le type de sortie doit correspondre au câblage existant : une sortie NPN commute le commun négatif de la charge, alors que les automates européens utilisent souvent une logique PNP.
Pour ce dernier cas, une version à sorties PNP existe dans la même famille. Vérifiez aussi le courant de chaque charge par rapport au courant maximal par voie.
Points forts
- Carte PCI 32 entrées/sorties numériques isolées, NPN DO, 1 voie de comptage
- 16 voies DI et 16 voies DO isolés
- Isolation haute tension sur tous les voies isolés (2 500 VDC)
Caractéristiques techniques
Caractéristiques principales
Interfaces
Alimentation et environnement
Mécanique
Conformité
Fonctions
