PCI-1712-BE d'Advantech : carte PCI multifonction 16 voies 12 bits à 1 MS/s, 2 sorties analogiques à forme d'onde, 16 E/S TOR, 3 compteurs 16 bits.

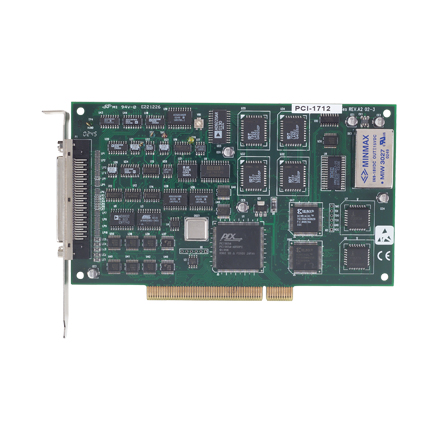

Carte d'acquisition PCI multifonction 1 MS/s (PCI-1712-BE) - vue 1

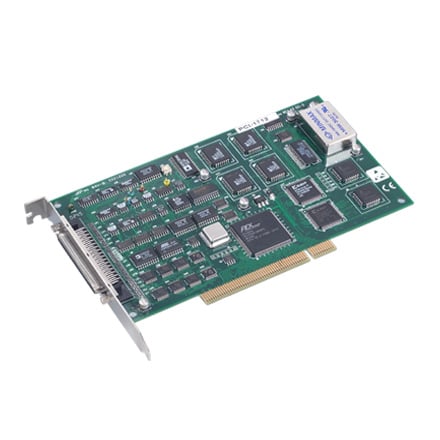

Carte d'acquisition PCI multifonction 1 MS/s (PCI-1712-BE) - vue 2
prev
Carte d'acquisition PCI multifonction 1 MS/s (PCI-1712-BE) - vue 1
Carte d'acquisition PCI multifonction 1 MS/s (PCI-1712-BE) - vue 2
next

Description

La PCI-1712-BE d'Advantech est une carte d'acquisition PCI multifonction conçue pour les signaux plus rapides. Ses 16 entrées analogiques, en mode simple, différentiel ou mixte, sont converties sur 12 bits à une cadence pouvant atteindre 1 MHz. Deux sorties analogiques 12 bits savent générer une forme d'onde continue, grâce à une mémoire FIFO de 32768 échantillons côté sortie et de 1024 échantillons côté entrée.

La carte ajoute 16 entrées et 16 sorties numériques, trois compteurs programmables 16 bits sur 10 MHz, l'auto-calibration des voies et des modes de déclenchement avant, après ou retardé. Elle fonctionne de 0 à 60 °C. Sur un banc de test, ces fonctions de déclenchement et de synchronisation permettent de capturer précisément un transitoire, par exemple la mise sous tension d'un moteur ou la réponse d'un actionneur, tout en générant le signal de stimulation.

La cadence élevée impose toutefois de soigner le câblage : un câble blindé et un bornier adapté limitent les perturbations captées sur les entrées.

Points forts

  • Carte PCI multifonction 16 voies 1 MS/s, 12 bits, AO
  • 16 entrées simples ou 8 différentielles ou une combinaison d'entrées analogiques
  • Convertisseur A/N 12 bits, avec un taux d'échantillonnage allant jusqu'à 1 MHz
