Convertisseur RS-232 vers RS-485 Advantech BB-485CON : full ou half-duplex, débit typique de 240 kbit/s, liaison jusqu'à 1,2 km, connecteurs DB25.




Description

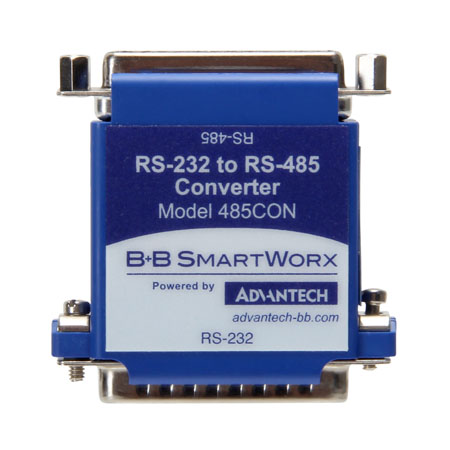

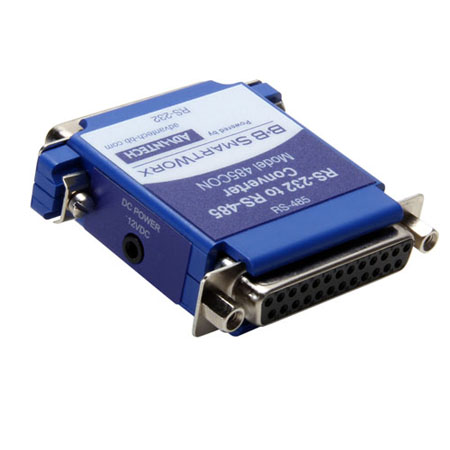

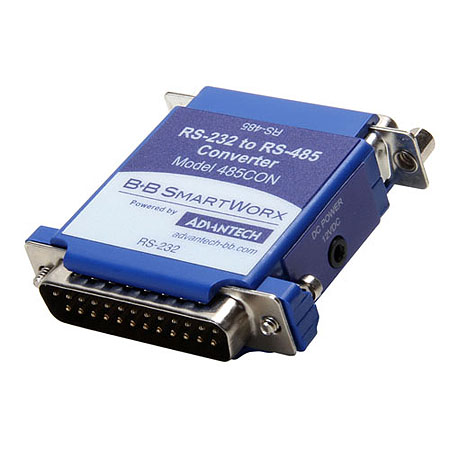

Le BB-485CON d'Advantech convertit une liaison RS-232 asymétrique full-duplex en RS-485 symétrique, au choix en full-duplex sur quatre fils ou en half-duplex sur deux fils. La ligne ainsi obtenue s'étend jusqu'à 1,2 km, avec un débit typique de 240 kbit/s. Le boîtier s'installe en ligne grâce à ses connecteurs DB25, mâle côté ordinateur et femelle côté ligne.
Une alimentation externe est nécessaire et n'est pas livrée avec le convertisseur. Le choix du mode dépend de l'équipement raccordé : le full-duplex conserve deux paires séparées pour l'émission et la réception, comme en RS-422, alors que le half-duplex partage une seule paire entre plusieurs appareils, ce qui est le cas de la plupart des réseaux Modbus RTU.
Ce convertisseur permet ainsi de raccorder un poste de supervision équipé d'un port série ancien à un bus d'équipements répartis dans un bâtiment. Avant le câblage, renseignez-vous sur la topologie retenue et sur le mode de gestion de l'émission attendu par le logiciel.
Points forts
- Convertit le RS-232 asymétrique full-duplex en RS-485 symétrique full-duplex ou half-duplex
- Étend les signaux de données RS-232 jusqu'à 1,2 km (4000 pieds)
- Débit en bauds de 240 kbps (typique)
Caractéristiques techniques
Caractéristiques principales
Interfaces
Alimentation et environnement
Conformité
Fonctions
