BB-485TBLED d'Advantech : convertisseur RS-232 DB25 vers RS-485 sur bornier avec voyants, 32 récepteurs par driver, 115,2 kbit/s, ligne jusqu'à 1219 m.

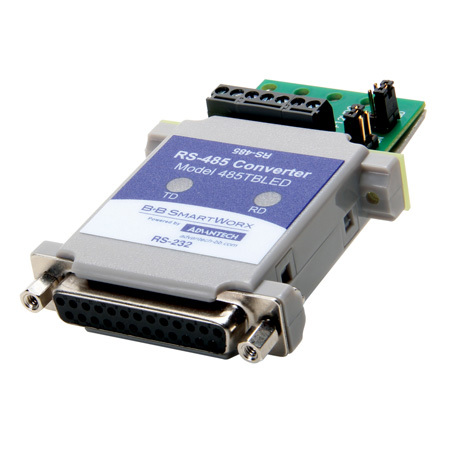

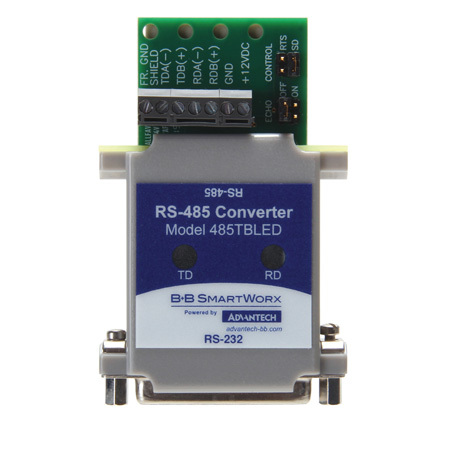

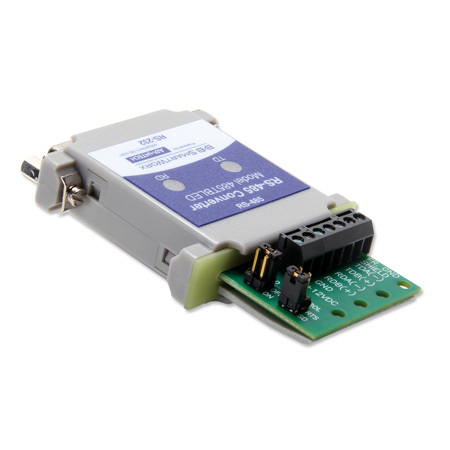

Convertisseur RS-232/RS-485 DB25 à voyants (BB-485TBLED) - vue 1
Convertisseur RS-232/RS-485 DB25 à voyants (BB-485TBLED) - vue 2
Convertisseur RS-232/RS-485 DB25 à voyants (BB-485TBLED) - vue 3
Convertisseur RS-232/RS-485 DB25 à voyants (BB-485TBLED) - vue 4
prev
Convertisseur RS-232/RS-485 DB25 à voyants (BB-485TBLED) - vue 1
Convertisseur RS-232/RS-485 DB25 à voyants (BB-485TBLED) - vue 2
Convertisseur RS-232/RS-485 DB25 à voyants (BB-485TBLED) - vue 3
Convertisseur RS-232/RS-485 DB25 à voyants (BB-485TBLED) - vue 4
next

Description

Avec ses voyants intégrés, le BB-485TBLED d'Advantech facilite le diagnostic d'une liaison série dès la mise en service. Ce convertisseur reçoit le port RS-232 sur un connecteur DB25 femelle et restitue une ligne RS-485 sur bornier. La communication peut s'étendre jusqu'à 1219 mètres, à des débits jusqu'à 115,2 kbit/s, et le mode multipoint accepte jusqu'à 32 récepteurs par driver.

Le boîtier s'installe en ligne et fonctionne avec une alimentation externe de 12 V CC, non fournie. La fiche technique indique une plage de 0 à 70 °C. Lors d'un dépannage, la première question est souvent de savoir si les trames partent et reviennent : les voyants y répondent d'un coup d'œil, sans oscilloscope ni logiciel d'analyse.

Le technicien distingue ainsi rapidement un problème de câblage d'une erreur de configuration. Ce modèle convient aux anciens postes et terminaux équipés d'un port DB25 qui doivent rejoindre un réseau RS-485 de capteurs ou d'automates. Prévoir le bloc d'alimentation et une terminaison de ligne adaptée.

Points forts

  • Convertit les signaux RS-232 en signaux RS-485
  • Étend la communication de données jusqu'à 1219 mètres (4000 pieds)
  • Débit de données : jusqu'à 115,2 kbps
