Carte PCIe Advantech PCIE-1680-B : 2 ports CAN indépendants jusqu'à 1 Mbit/s, isolation optique 2500 V CC, DLL et pilotes Windows et Linux fournis.

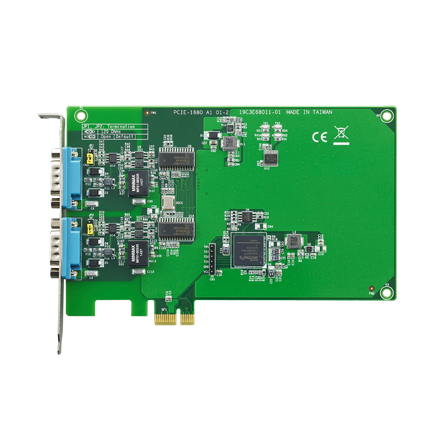

Carte de communication CAN PCIe 2 ports isolée (PCIE-1680-B) - vue 1

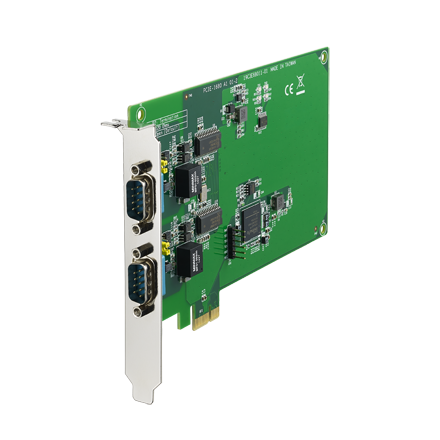

Carte de communication CAN PCIe 2 ports isolée (PCIE-1680-B) - vue 2

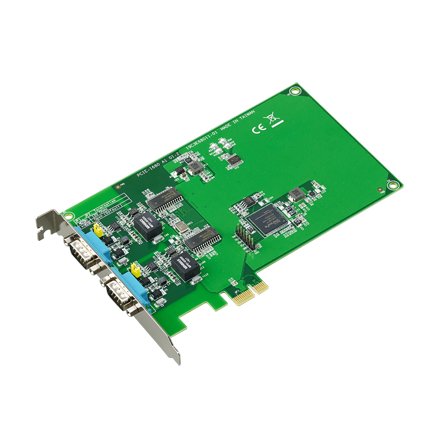

Carte de communication CAN PCIe 2 ports isolée (PCIE-1680-B) - vue 3
prev
Carte de communication CAN PCIe 2 ports isolée (PCIE-1680-B) - vue 1

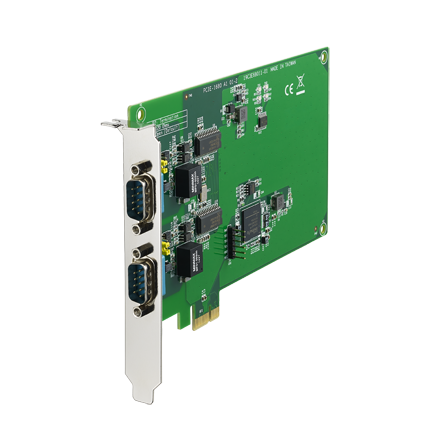

Carte de communication CAN PCIe 2 ports isolée (PCIE-1680-B) - vue 2
Carte de communication CAN PCIe 2 ports isolée (PCIE-1680-B) - vue 3
next

Description

La PCIE-1680-B d'Advantech est une carte de communication PCI Express, conforme à la spécification 1.2 du bus, qui donne à un PC l'accès à deux réseaux CAN distincts exploités simultanément. Chaque port transmet jusqu'à 1 Mbit/s, avec un contrôleur CAN cadencé à 16 MHz. Une isolation optique de 2500 V CC sépare le bus de terrain du calculateur et protège ce dernier des perturbations.

Le logiciel fourni comprend une bibliothèque DLL Windows avec des exemples, des pilotes et utilitaires pour Windows CE5, CE6, XP, 7, 8.1 et 10, ainsi qu'une prise en charge de Linux sur architecture Intel x86. Selon la fiche technique, la carte fonctionne de 0 à 70 °C. Disposer de deux ports indépendants permet par exemple d'écouter un réseau machine tout en dialoguant avec un banc de test, sans mélanger les trafics.

Ce type de carte sert à la mise au point d'équipements embarqués, à la supervision de variateurs ou à l'enregistrement de trames. Vérifiez la version du système d'exploitation cible au regard des pilotes proposés.

Points forts

  • Carte PCIe 2 ports CAN-Bus protection isolation
  • conforme à la spécification du bus PCIe 1.2
  • Exploite deux réseaux CAN distincts en même temps
