Carte de commande d'axes Advantech PCIE-1203-64AE : maître EtherCAT 2 ports, jusqu'à 64 axes, interpolation linéaire et circulaire, Compare et Latch.

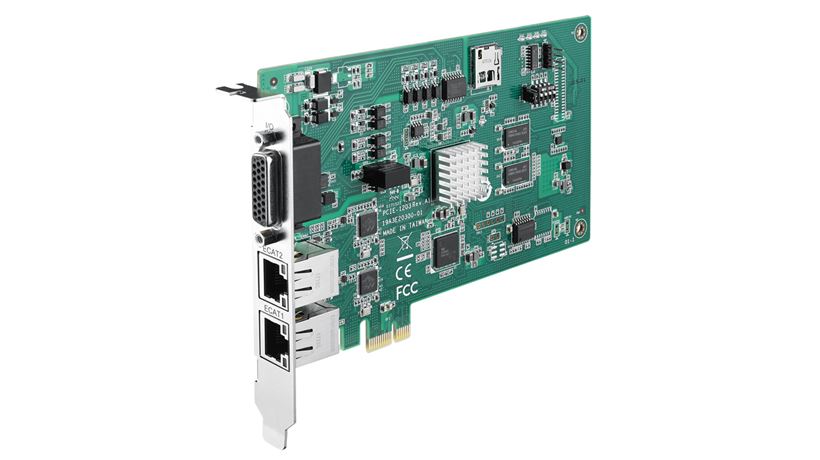

Carte d'axes PCIe EtherCAT 64 axes (PCIE-1203-64AE) - vue 1

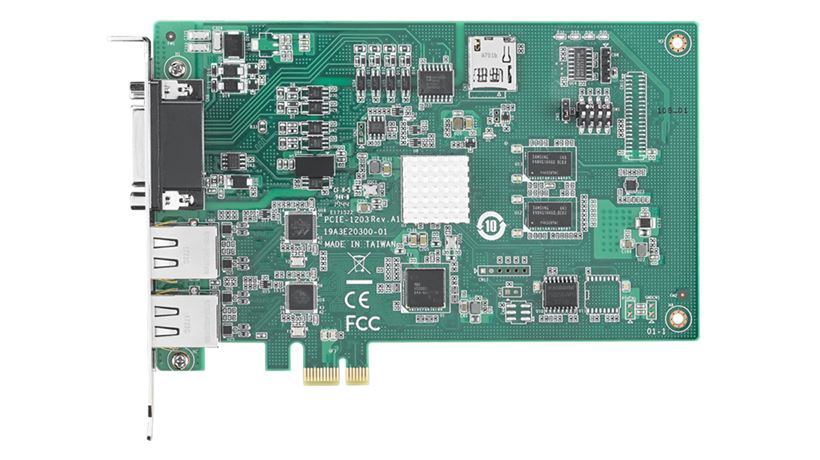

Carte d'axes PCIe EtherCAT 64 axes (PCIE-1203-64AE) - vue 2
prev
Carte d'axes PCIe EtherCAT 64 axes (PCIE-1203-64AE) - vue 1
Carte d'axes PCIe EtherCAT 64 axes (PCIE-1203-64AE) - vue 2
next

Description

La PCIE-1203-64AE d'Advantech transforme un PC industriel en contrôleur de mouvement maître EtherCAT capable de piloter jusqu'à 64 axes. Un processeur ARM double cœur à 667 MHz embarqué sur la carte prend en charge le calcul des trajectoires, et deux ports EtherCAT desservent variateurs et modules d'E/S. Les fonctions couvrent le déplacement point à point, l'interpolation linéaire et circulaire, la table de trajectoire, le déclenchement de sortie par comparaison de position (Compare, Compare delay) et la capture de position (Latch), avec des rampes d'accélération et de décélération programmables.

Les voies dédiées RDY, SVON et ERC peuvent servir d'E/S générales, et des diagnostics retracent commandes et messages d'erreur.

La carte fonctionne de 0 à 60 °C selon la fiche technique. Le bus EtherCAT remplace le câblage impulsion/direction par un seul câble réseau chaîné d'un variateur à l'autre, ce qui simplifie l'armoire d'une machine spéciale. Le SDK commun du constructeur accélère le développement, à condition de vérifier la compatibilité des variateurs retenus.

Points forts

  • Processeur ARM double cœur 667MHz
  • 2 ports EtherCAT pour des performances élevées des applications de mouvement et d'E/S
  • Prise en charge du SDK commun pour le développement rapide d'applications.
