Carte PCI Advantech PCI-1780U-AE : 8 compteurs/temporisateurs 16 bits jusqu'à 20 MHz, horloges programmables, 8 entrées et 8 sorties TTL.

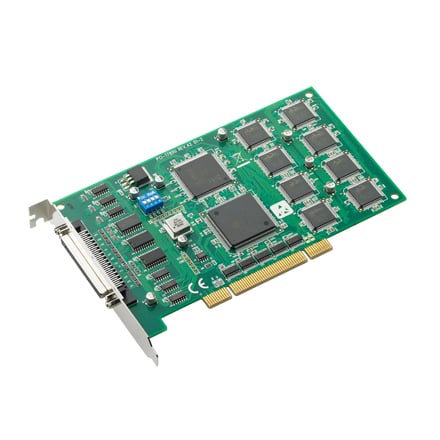

Carte d'acquisition PCI 8 compteurs 16 bits (PCI-1780U-AE) - vue 1
Carte d'acquisition PCI 8 compteurs 16 bits (PCI-1780U-AE) - vue 1

Description

Dédiée au comptage et à la mesure de temps, la PCI-1780U-AE d'Advantech regroupe 8 compteurs/temporisateurs indépendants de 16 bits sur une carte PCI. Chaque compteur dispose de sa propre source d'horloge programmable, avec plusieurs sources sélectionnables, et accepte une fréquence d'entrée jusqu'à 20 MHz. La sortie de chaque compteur est programmable et une fonction de fenêtrage permet de compter sur une durée définie.

La carte ajoute 8 entrées et 8 sorties numériques TTL, une sélection souple des sources d'interruption et un commutateur BoardID. Elle fonctionne de 0 à 60 °C selon la fiche technique. Dans un PC de test, ce type de carte compte les impulsions d'un débitmètre ou d'un capteur de rotation, mesure une fréquence ou une période, et génère des trains d'impulsions cadencés.

Les niveaux TTL imposent en revanche un câblage court ou un conditionnement intermédiaire lorsque les capteurs délivrent des niveaux industriels plus élevés. Le bus PCI vise les calculateurs qui disposent encore de cet emplacement.

Points forts

  • Carte PCI 8 compteurs/temporisateurs, 16 bits
  • 8 compteurs indépendants de 16 bits
  • 8 source d'horloge programmable
