PCI-1753-CE d'Advantech : carte PCI 96 E/S numériques TTL, émulation 8255, interruptions sur changement d'état et comparaison de motif, SCSI 100 broches.

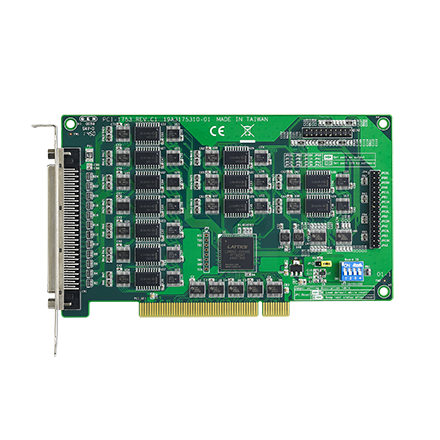

Carte d'E/S TOR PCI 96 voies TTL (PCI-1753-CE) - vue 1

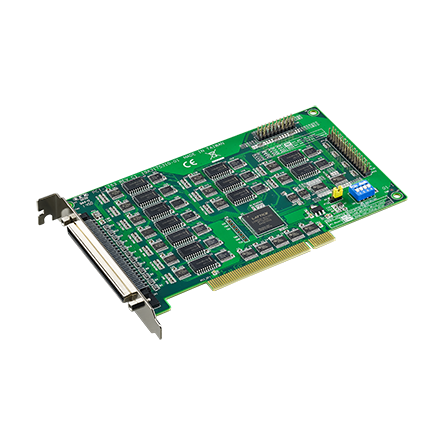

Carte d'E/S TOR PCI 96 voies TTL (PCI-1753-CE) - vue 2
prev
Carte d'E/S TOR PCI 96 voies TTL (PCI-1753-CE) - vue 1
Carte d'E/S TOR PCI 96 voies TTL (PCI-1753-CE) - vue 2
next

Description

La carte PCI-1753-CE d'Advantech offre 96 lignes d'entrées/sorties numériques TTL sur un seul emplacement PCI, le constructeur annonçant jusqu'à 192 lignes (96 + 96). Elle émule le mode 0 du 8255 PPI, avec des circuits tamponnés pour une meilleure capacité de pilotage, et accepte les contacts secs ou humides. Les interruptions peuvent provenir de plusieurs sources, notamment des fonctions « Pattern match » et « Change of state » qui signalent une combinaison d'états attendue ou le changement d'une entrée critique.

Une broche de sortie d'interruption permet de déclencher simultanément des dispositifs externes. Les réglages et les sorties sont conservés lors d'une réinitialisation à chaud, et le raccordement se fait par connecteur SCSI 100 broches, de 0 à 60 °C.

Ces mécanismes d'interruption soulagent le logiciel : au lieu de scruter en boucle des dizaines d'entrées, il est prévenu dès qu'un événement survient. C'est utile sur les testeurs de cartes électroniques ou les machines de tri, où le temps de réaction compte.

Points forts

  • Carte PCI 96 entrées/sorties numériques
  • Jusqu'à 192 (96 + 96) lignes d'E/S numériques TTL
  • Émule le mode 0 de 8255 PPI
