Carte PCI-1739U-AE d'Advantech : 48 E/S numériques TTL en émulation 8255 mode 0, connecteurs 50 broches compatibles Opto-22, reprise de la PCL-731.

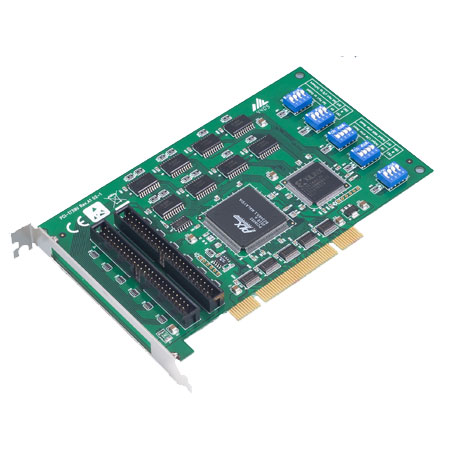

Carte d'E/S TOR PCI 48 voies TTL (PCI-1739U-AE) - vue 1

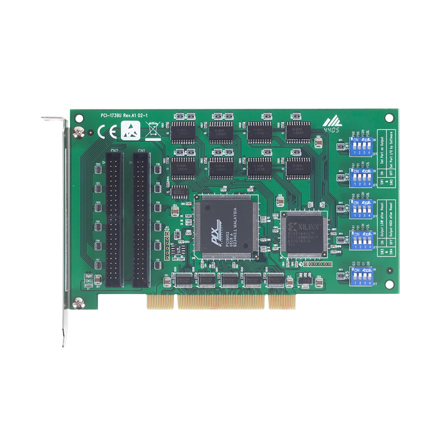

Carte d'E/S TOR PCI 48 voies TTL (PCI-1739U-AE) - vue 2
prev
Carte d'E/S TOR PCI 48 voies TTL (PCI-1739U-AE) - vue 1
Carte d'E/S TOR PCI 48 voies TTL (PCI-1739U-AE) - vue 2
next

Description

Version étendue à 48 voies, la carte PCI-1739U-AE d'Advantech propose des entrées/sorties numériques TTL configurables par port. Elle émule le mode 0 du 8255 PPI, gère les interruptions et autorise la relecture de l'état des sorties. Ses connecteurs 50 broches sont compatibles avec les racks Opto-22, et elle reprend le fonctionnement de la carte ISA PCL-731 pour les applications existantes.

La carte s'installe dans un bus PCI universel et accepte une température de 0 à 65 °C. Disposer de 48 voies sur un seul emplacement est intéressant pour les machines comportant de nombreux capteurs et actionneurs simples, ou pour piloter plusieurs racks de relais depuis un même PC.

Comme les signaux restent au niveau TTL, l'interface avec l'atelier passe par des modules d'isolation ou des relais montés sur les racks compatibles. La relecture des sorties apporte un contrôle supplémentaire lors du diagnostic, en confirmant que la commande a bien été appliquée par la carte.

Points forts

  • Carte PCI 48 entrées/sorties numériques
  • ISA-Compatible avec PCL-731
  • 48 voies d'entrée/sortie numériques TTL
