PCI-1721-BE d'Advantech : carte PCI 4 sorties analogiques 12 bits avec génération de forme d'onde, FIFO 1024 échantillons, 16 E/S TOR et compteur.

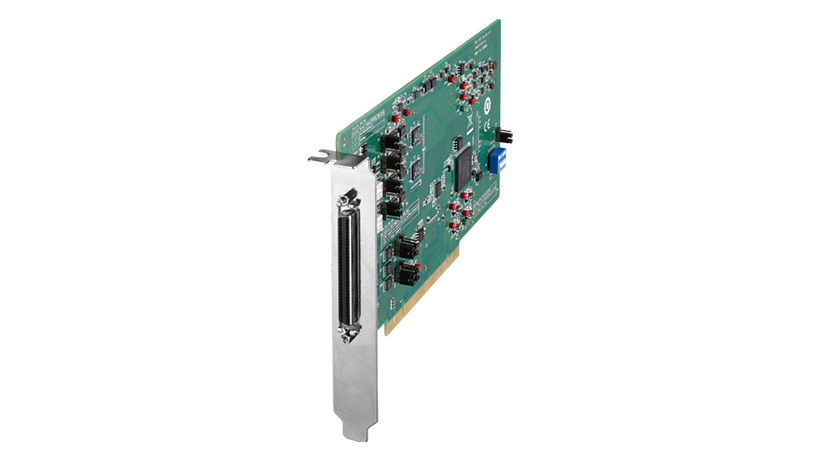

Carte PCI 4 sorties analogiques forme d'onde (PCI-1721-BE) - vue 1

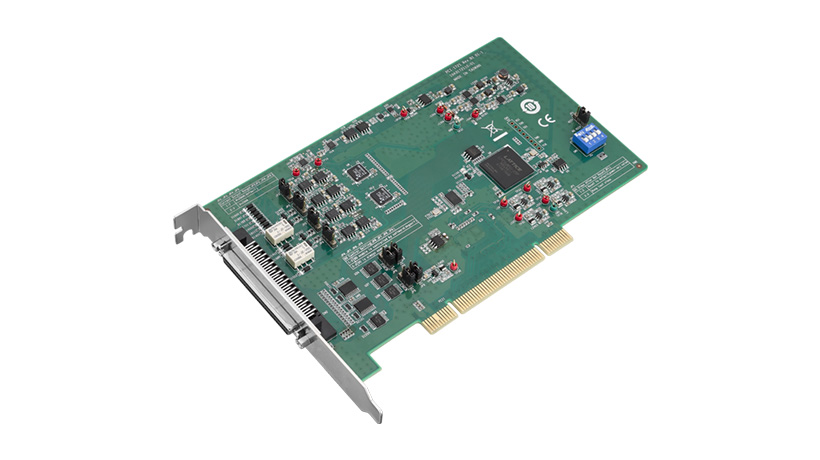

Carte PCI 4 sorties analogiques forme d'onde (PCI-1721-BE) - vue 2

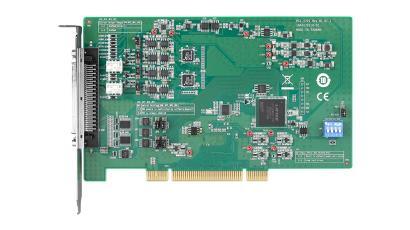

Carte PCI 4 sorties analogiques forme d'onde (PCI-1721-BE) - vue 3
prev
Carte PCI 4 sorties analogiques forme d'onde (PCI-1721-BE) - vue 1
Carte PCI 4 sorties analogiques forme d'onde (PCI-1721-BE) - vue 2
Carte PCI 4 sorties analogiques forme d'onde (PCI-1721-BE) - vue 3
next

Description

Avec la PCI-1721-BE, Advantech propose une carte PCI orientée génération de signaux. Ses quatre voies de sortie analogique disposent chacune d'un convertisseur 12 bits et partagent un tampon FIFO de 1024 échantillons, ce qui permet de produire une forme d'onde en temps réel cadencée par une horloge interne ou externe. Le taux de mise à jour numérique atteint 10 MHz, et les sorties peuvent être synchronisées entre elles.

La carte ajoute 16 voies d'entrées/sorties numériques, un compteur 16 bits de résolution 10 MHz, le calibrage automatique et la maîtrise du bus PCI pour le transfert des données. Elle fonctionne de 0 à 60 °C et conserve ses paramètres après un redémarrage à chaud.

Sur un banc d'essai, ce type de carte rejoue des profils de commande, simule un capteur pour tester un calculateur ou produit des rampes de consigne reproductibles. La sortie synchronisée garantit que plusieurs actionneurs reçoivent leurs consignes au même instant. Plusieurs types et plages de sortie sont configurables selon l'appareil commandé.

Points forts

  • Carte PCI 4 voies sorties analogiques, 16 voies E/S numériques,12 bits
  • Taux de mise à jour numérique maximum de 10 MHz
  • Fonction de sortie synchronisée
