PCI-1710HGU-DE d'Advantech : carte d'acquisition PCI multifonction à gain élevé, 16 entrées 12 bits à 100 kS/s, 2 sorties analogiques et 16 E/S TOR.

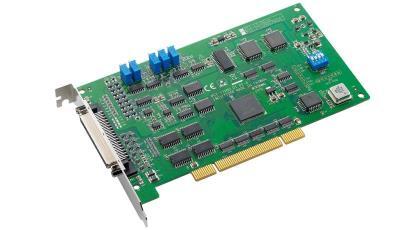

Carte d'acquisition PCI 12 bits gain élevé (PCI-1710HGU-DE) - vue 1

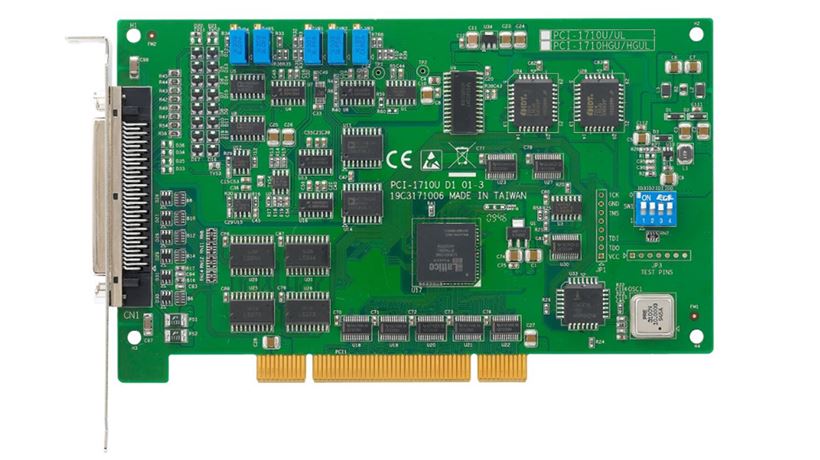

Carte d'acquisition PCI 12 bits gain élevé (PCI-1710HGU-DE) - vue 2
prev
Carte d'acquisition PCI 12 bits gain élevé (PCI-1710HGU-DE) - vue 1
Carte d'acquisition PCI 12 bits gain élevé (PCI-1710HGU-DE) - vue 2
next

Description

Version à gain élevé de la gamme multifonction, la PCI-1710HGU-DE d'Advantech réunit sur une carte PCI l'ensemble des fonctions d'acquisition courantes. Elle mesure 16 entrées analogiques en mode simple ou 8 en différentiel, ou un mélange des deux, avec un convertisseur 12 bits cadencé jusqu'à 100 kS/s. S'y ajoutent deux sorties analogiques 12 bits, 16 entrées et 16 sorties numériques, ainsi qu'un compteur programmable.

Le balayage automatique des voies et des gains et une mémoire FIFO de 4096 échantillons facilitent les acquisitions continues ; un commutateur BoardID identifie la carte. Fonctionnement de 0 à 60 °C. Les gains élevés servent à mesurer de petits signaux, comme ceux des jauges de contrainte, des capteurs de pression à pont ou des shunts, sans amplificateur externe.

Une seule carte peut ainsi lire les capteurs d'un banc d'essai, commander des électrovannes en tout ou rien et piloter une consigne analogique. Veillez au blindage des câbles, les faibles niveaux étant sensibles aux parasites.

Points forts

  • Carte PCI multifonction 16 voies d'échantillonnage simultané, 100 kS/s, 12 bits, Gain élevé
  • 16 voies à une extrémité ou 8 voies différentiels ou une combinaison d'entrées analogiques
  • Convertisseur A/N 12 bits, avec une fréquence d'échantillonnage allant jusqu'à 100 kHz
