EKI-9512E-4GETB-A : switch Ethernet administrable pour bus de train ETB, 8 ports 100 Mbit/s et 4 ports Gigabit M12, double relais de dérivation.

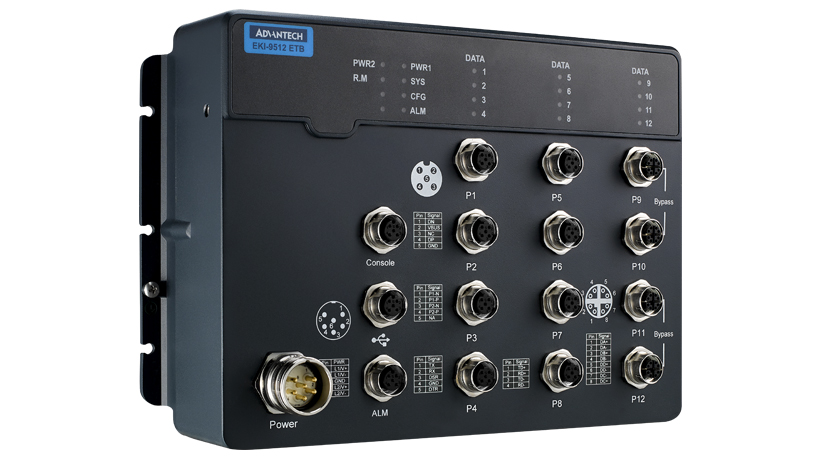

Switch industriel 12 ports M12 ETB (EKI-9512E-4GETB-A) - vue 1
Switch industriel 12 ports M12 ETB (EKI-9512E-4GETB-A) - vue 2
Switch industriel 12 ports M12 ETB (EKI-9512E-4GETB-A) - vue 3
prev
Switch industriel 12 ports M12 ETB (EKI-9512E-4GETB-A) - vue 1
Switch industriel 12 ports M12 ETB (EKI-9512E-4GETB-A) - vue 2
Switch industriel 12 ports M12 ETB (EKI-9512E-4GETB-A) - vue 3
next

Description

Ce switch Ethernet administrable d'Advantech est conçu pour le bus fédérateur Ethernet des trains, avec 8 ports en 10/100 Mbit/s et 4 ports Gigabit répartis sur des connecteurs M12. Les quatre liens Gigabit sont équipés d'un double relais de dérivation, qui laisse passer le trafic d'une voiture à l'autre même lorsque l'appareil est hors tension. La fonction TTDP prend en charge l'attribution automatique des adresses IP au moment de l'accouplement des rames, en cohérence avec les séries CEI 61375-2-3 et 61375-2-5.

L'alimentation est isolée, donnée pour une tension nominale de 24-110 V CC et une plage de fonctionnement de 16,8 à 137,5 V CC ; le boîtier est annoncé IP67 et tient de -40 à 75 °C, avec les conformités EN 50155, EN 50121-3-2 et EN 45545-2.

Dans une architecture embarquée, c'est ce maillon qui relie les réseaux de voiture entre eux et transporte les flux de conduite, d'information voyageurs et de vidéoprotection. Le point à vérifier reste la cohérence entre la tension réellement disponible à bord et la plage admise par l'EKI-9512E-4GETB-A.

Points forts

  • Conçu pour l'Ethernet Train Backbone (ETB) du matériel roulant
  • Conforme aux normes d'équipement électronique EN50155, EN50121-3-2 et EN45545-2
  • Fournit 4 connecteurs M12 Giga Ethernet avec double relais de bypass
