Passerelle Advantech EKI-1221CI-DE : Modbus RTU/ASCII vers Modbus TCP, 1 port RS-422/485 isolé, 2 ports Ethernet, température étendue, rail DIN.

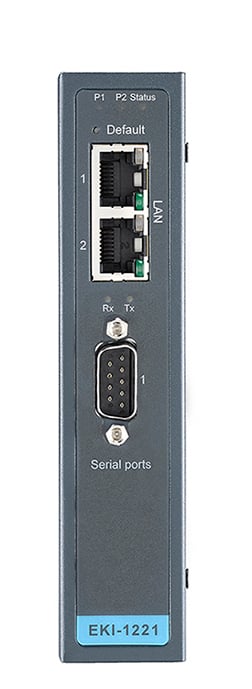

Passerelle Modbus 1 port RS-485 isolé (EKI-1221CI-DE) - vue 1

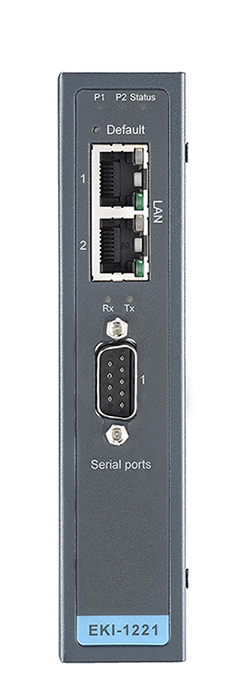

Passerelle Modbus 1 port RS-485 isolé (EKI-1221CI-DE) - vue 2
Passerelle Modbus 1 port RS-485 isolé (EKI-1221CI-DE) - vue 3
prev
Passerelle Modbus 1 port RS-485 isolé (EKI-1221CI-DE) - vue 1
Passerelle Modbus 1 port RS-485 isolé (EKI-1221CI-DE) - vue 2
Passerelle Modbus 1 port RS-485 isolé (EKI-1221CI-DE) - vue 3
next

Description

L'EKI-1221CI-DE d'Advantech est la version isolée et à température étendue de la passerelle Modbus à un port série. Elle traduit les trames Modbus RTU ou ASCII d'un bus RS-422 ou RS-485 en Modbus TCP, accessible sur deux ports Ethernet. La vitesse série peut atteindre 921,6 kbit/s ; jusqu'à 16 connexions et 32 requêtes sont gérées, avec 31 esclaves pris en charge et une recherche automatique de ceux-ci.

Le boîtier métallique se refroidit sans ventilateur et s'installe sur rail DIN ou au mur. La fiche technique précise une alimentation 12-48 V CC, un indice IP30 et des certifications ATEX, Class I Div 2, IEC 62443 et UL. L'isolation du port série prend tout son sens sur un bus RS-485 qui parcourt l'atelier : entre une armoire de puissance et un groupe de compteurs éloignés, les différences de potentiel et les surtensions induites sont fréquentes.

En les arrêtant à l'entrée de la passerelle, on protège à la fois l'électronique et le réseau Ethernet situé derrière. Le port n'accepte pas le RS-232, à vérifier si un équipement ancien doit y être raccordé.

Points forts

  • Modbus RTU/ASCII vers Modbus TCP
  • Jusqu'à 921,6kbps, jusqu'à 16 connexions et 32 requêtes.
  • Supporte 31 esclaves.
