BB-HESP4DR : parasurtenseur pour ligne RS-422/485, trois étages de protection par fil (éclateur à gaz, résistance, suppresseur), bornier et rail DIN.

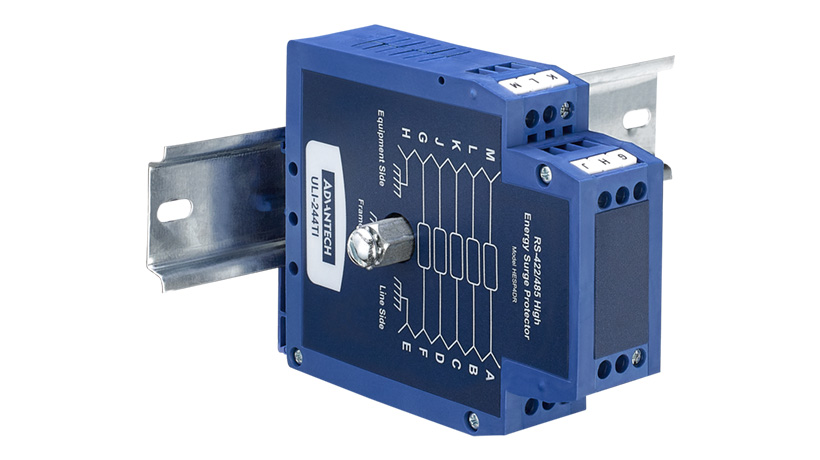

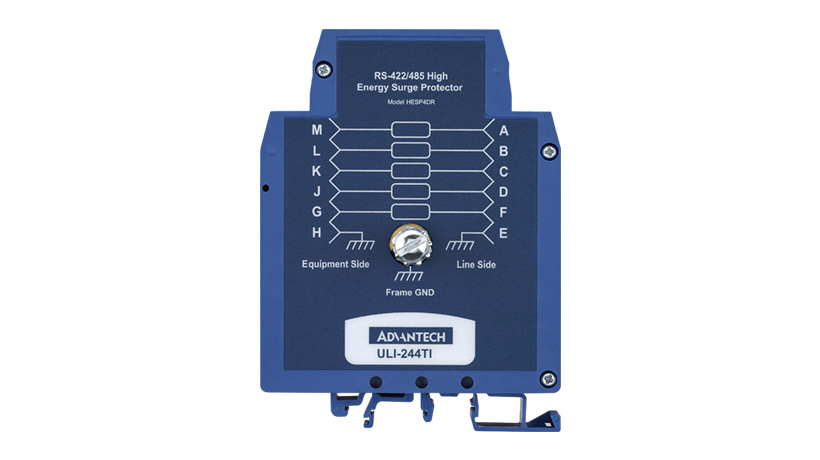

Parasurtenseur RS-422/485 rail DIN (BB-HESP4DR) - vue 1
Parasurtenseur RS-422/485 rail DIN (BB-HESP4DR) - vue 2
Parasurtenseur RS-422/485 rail DIN (BB-HESP4DR) - vue 3
Parasurtenseur RS-422/485 rail DIN (BB-HESP4DR) - vue 4
prev
Parasurtenseur RS-422/485 rail DIN (BB-HESP4DR) - vue 1
Parasurtenseur RS-422/485 rail DIN (BB-HESP4DR) - vue 2
Parasurtenseur RS-422/485 rail DIN (BB-HESP4DR) - vue 3
Parasurtenseur RS-422/485 rail DIN (BB-HESP4DR) - vue 4
next

Description

Le BB-HESP4DR d'Advantech n'est pas un convertisseur mais un parasurtenseur destiné aux lignes de données RS-422 et RS-485. Chaque fil de la liaison traverse trois étages de protection successifs : un éclateur à gaz qui absorbe les fortes énergies, une résistance série qui limite le courant, puis un suppresseur de tension transitoire qui écrête les pointes résiduelles. La masse de signal est elle aussi protégée, et une cosse dédiée relie l'ensemble à la masse du châssis.

Le raccordement se fait sur bornier et le boîtier se fixe sur rail DIN ; la fiche technique indique un fonctionnement de 0 à 70 °C. Une ligne RS-485 tirée sur plusieurs centaines de mètres, en extérieur ou entre deux bâtiments, capte facilement les surtensions liées à la foudre ou aux commutations de puissance.

Installer ce type de protection en tête de ligne, au plus près de l'équipement à préserver, évite de détruire les ports série d'un automate ou d'un convertisseur. Son efficacité dépend surtout de la qualité de la liaison à la terre de l'armoire.

Points forts

  • Trois étages de protection sur chaque ligne de données : éclateur à gaz, résistance série, suppresseur de tension transitoire
  • Connexion de masse de signal protégée
  • Bornier
