Isolateur RS-422/485 Advantech BB-485OP : isolation optique 2 kV, extension de 1,2 km, 32 nœuds de plus sur le bus, Modbus, alimentation 12 V CC fournie.

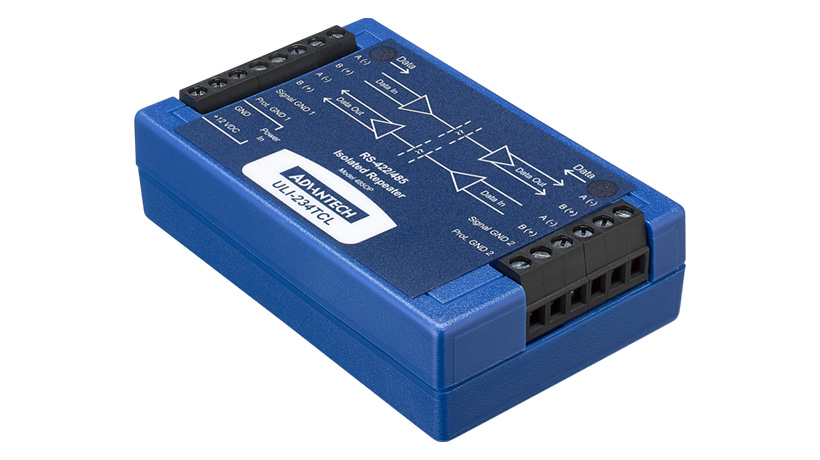

Isolateur répéteur RS-422/485 bornier (BB-485OP) - vue 1

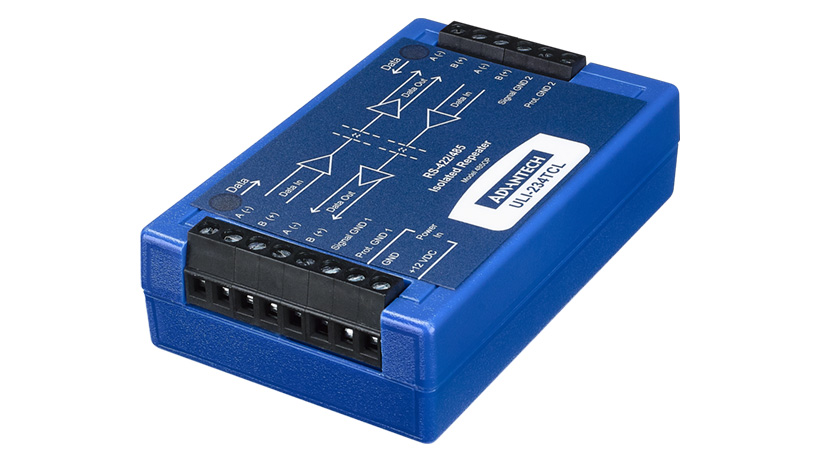

Isolateur répéteur RS-422/485 bornier (BB-485OP) - vue 2

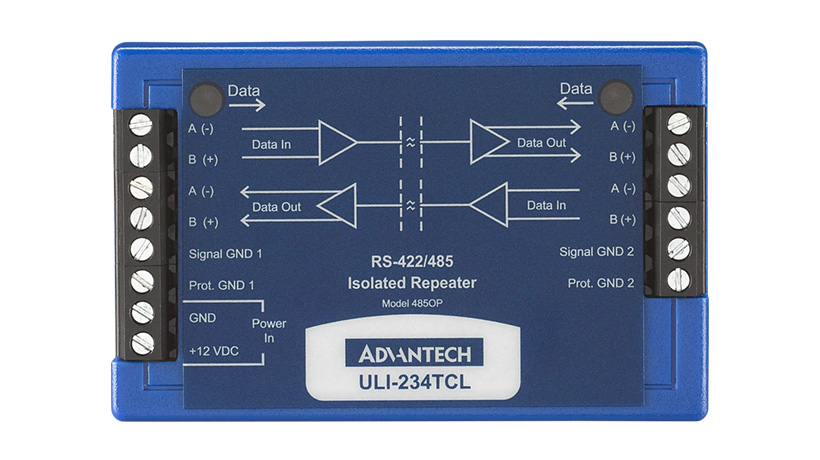

Isolateur répéteur RS-422/485 bornier (BB-485OP) - vue 3
Isolateur répéteur RS-422/485 bornier (BB-485OP) - vue 4
prev
Isolateur répéteur RS-422/485 bornier (BB-485OP) - vue 1
Isolateur répéteur RS-422/485 bornier (BB-485OP) - vue 2
Isolateur répéteur RS-422/485 bornier (BB-485OP) - vue 3
Isolateur répéteur RS-422/485 bornier (BB-485OP) - vue 4
next

Description

Sur un bus RS-485 qui atteint ses limites, le BB-485OP d'Advantech joue un double rôle d'isolateur et de répéteur. Il isole optiquement à 2 kV les données et l'équipement, régénère le signal pour prolonger la ligne de 1,2 km et permet d'ajouter jusqu'à 32 nœuds au réseau. Le raccordement se fait sur bornier, en ligne, et le module est compatible avec les échanges Modbus.

Contrairement à la plupart des modèles voisins, l'alimentation externe de 12 V CC est incluse. La fiche technique indique un boîtier IP30 et une température de service de 0 à 40 °C, ce qui le destine à un local technique ou une armoire tempérée. Un réseau RS-485 est limité à la fois en longueur et en nombre d'équipements par segment : au-delà, les signaux s'affaiblissent et les erreurs se multiplient.

Insérer un répéteur isolé crée un nouveau segment électriquement indépendant, qui protège aussi la partie amont des défauts survenant en aval. C'est une manière simple d'étendre un réseau de compteurs ou de régulateurs sans revoir toute l'architecture.

Points forts

  • Isolation optique 2 kV des données et du dispositif, et extension de 1,2 km (4000 pieds)
  • Ajoute jusqu'à 32 nœuds au réseau RS-485
  • Installation en ligne
