Parasurtenseur haute énergie Advantech BB-485HESP pour bus RS-485 2 fils : 3 étages de protection par ligne, bornier 3 positions, cosse de masse dédiée.

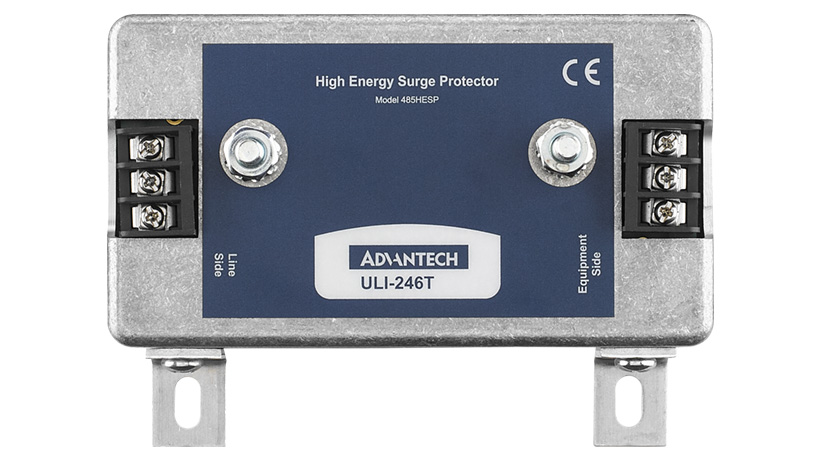

Parasurtenseur haute énergie RS-485 2 fils (BB-485HESP) - vue 1

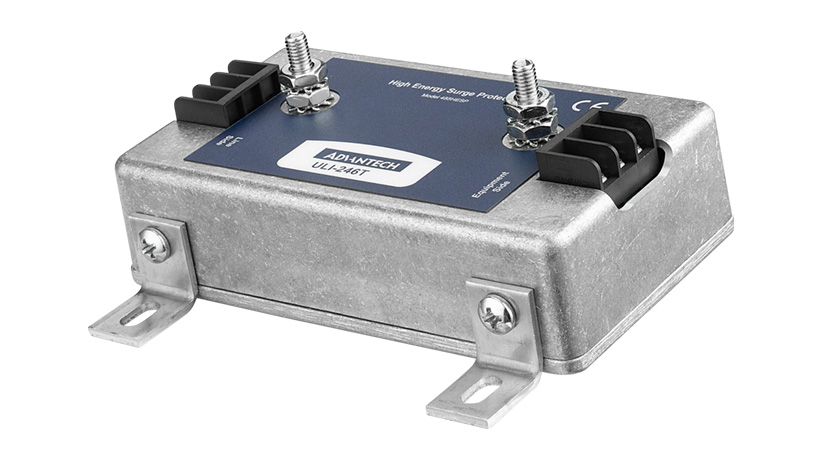

Parasurtenseur haute énergie RS-485 2 fils (BB-485HESP) - vue 2

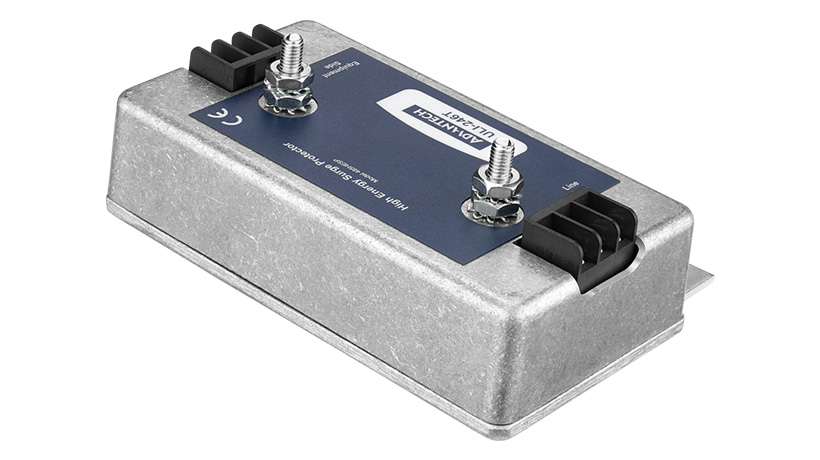

Parasurtenseur haute énergie RS-485 2 fils (BB-485HESP) - vue 3
Parasurtenseur haute énergie RS-485 2 fils (BB-485HESP) - vue 4
prev
Parasurtenseur haute énergie RS-485 2 fils (BB-485HESP) - vue 1
Parasurtenseur haute énergie RS-485 2 fils (BB-485HESP) - vue 2
Parasurtenseur haute énergie RS-485 2 fils (BB-485HESP) - vue 3
Parasurtenseur haute énergie RS-485 2 fils (BB-485HESP) - vue 4
next

Description

Le BB-485HESP d'Advantech est un accessoire : un parasurtenseur haute énergie destiné aux bus RS-485 câblés sur deux fils. Chaque ligne de données y est protégée par trois étages en cascade. Un éclateur à gaz dévie d'abord les décharges les plus fortes, une résistance série limite ensuite le courant, et un suppresseur de tension transitoire écrête enfin la surtension résiduelle.

La connexion de masse de signal bénéficie de la même protection. Le câblage s'effectue sur un bornier à trois positions et une cosse dédiée assure la mise à la masse du châssis. La température de service indiquée par la fiche technique va de 0 à 70 °C. Les réseaux Modbus RTU en deux fils relient souvent des équipements répartis dans plusieurs bâtiments, comme des compteurs, des centrales de traitement d'air ou des pompes.

Chaque entrée de câble dans une armoire constitue alors un point d'entrée pour les surtensions d'origine atmosphérique. Monter un parasurtenseur à chaque extrémité exposée limite fortement le risque de destruction des interfaces, à condition de soigner la liaison à la terre.

Points forts

  • Trois étages de protection sur chaque ligne de données : 1) éclateur à gaz, 2) résistance série, 3) suppresseur de tension transitoire
  • Connexion de masse de signal protégée
  • Bornier à trois positions
