Parasurtenseur haute énergie Advantech BB-422HESP pour RS-422/485 4 fils : 3 étages de protection par ligne, masse de signal protégée, bornier 5 positions.

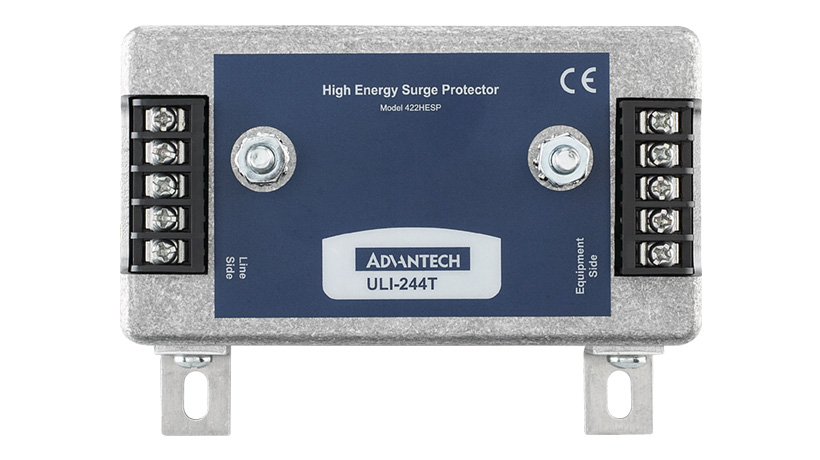

Parasurtenseur haute énergie RS-422/485 4 fils (BB-422HESP) - vue 1
Parasurtenseur haute énergie RS-422/485 4 fils (BB-422HESP) - vue 2
prev
Parasurtenseur haute énergie RS-422/485 4 fils (BB-422HESP) - vue 1
Parasurtenseur haute énergie RS-422/485 4 fils (BB-422HESP) - vue 2
next

Description

Le BB-422HESP d'Advantech n'est pas un convertisseur mais un accessoire de protection : un parasurtenseur haute énergie à insérer sur une liaison RS-422 ou RS-485 à quatre fils. Chaque ligne de données traverse trois étages successifs, un éclateur à gaz qui absorbe les fortes énergies, une résistance série qui limite le courant, puis un suppresseur de tension transitoire qui écrête le reste.

La masse de signal est elle aussi protégée. Le raccordement se fait sur un bornier à cinq positions, et une cosse dédiée relie le boîtier à la masse du châssis. La fiche technique indique un fonctionnement de 0 à 70 °C. Une ligne différentielle tirée entre deux bâtiments, ou le long d'un chemin de câbles extérieur, ramasse les surtensions induites par la foudre et les manœuvres sur le réseau électrique.

Installé à l'entrée de l'armoire, côté équipement à préserver, ce type de protection détourne l'énergie vers la terre avant qu'elle n'atteigne l'interface. Son efficacité dépend directement de la qualité de la liaison à la terre : une connexion courte et de forte section est indispensable.

Points forts

  • Trois étages de protection sur chaque ligne de données : 1) éclateur à gaz, 2) résistance série, 3) suppresseur de tension transitoire
  • Connexion de masse de signal protégée
  • Bornier à cinq positions
