Convertisseur adressable Advantech ADAM-4521-AE : raccorde un équipement RS-232 à un bus RS-422/485, isolation 1000 V CC, 115,2 kbit/s, 10-30 V CC.

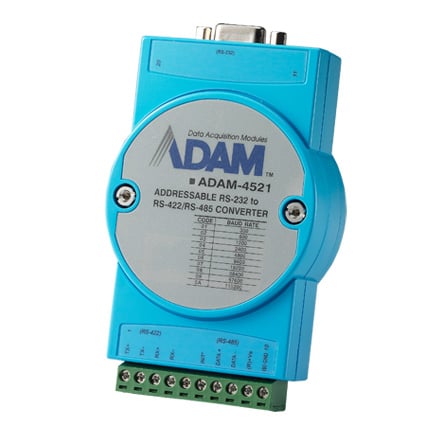

Convertisseur adressable RS-485 vers RS-232 (ADAM-4521-AE) - vue 1
Convertisseur adressable RS-485 vers RS-232 (ADAM-4521-AE) - vue 1

Description

À la différence d'un convertisseur transparent, l'ADAM-4521-AE d'Advantech est adressable : il occupe une adresse sur le bus RS-422/485 et y raccorde un équipement doté d'un port RS-232. Le maître peut ainsi interroger cet appareil au même titre que les autres stations du réseau. Le module gère automatiquement le flux de données RS-485, protège la ligne contre les surtensions et assure une isolation de 1000 V CC.

Le débit monte à 115,2 kbit/s, des voyants affichent l'état de la communication et l'alimentation accepte 10-30 V CC. Ce fonctionnement convient bien aux instruments anciens, balances, lecteurs ou afficheurs, qui ne parlent qu'en RS-232 et doivent pourtant rejoindre un bus multipoint existant.

L'isolation sépare l'instrument du reste du réseau, ce qui limite la propagation des perturbations. Au moment de l'intégration, il faut attribuer au convertisseur une adresse libre sur le bus, vérifier que le protocole de l'instrument est compatible avec un fonctionnement commandé par un maître et contrôler la vitesse de communication commune.

Points forts

  • Contrôle automatique du flux de données RS-485
  • Protection d'isolement 1000 VCC
  • Protection contre les surtensions Ligne de données RS-485
